Perché gli interruttori isolatori solari per i sistemi di energia solare sono indispensabili per i progetti fotovoltaici all'estero?

Poiché l’energia solare continua a crescere in tutto il mondo, i progetti fotovoltaici (PV) richiedono standard di sicurezza più elevati. Un componente critico è l'interruttore isolatore solare. Questo articolo spiega perché i progetti fotovoltaici all'estero non possono farne a meno.

1. Cosa fanno i ruoliInterruttori isolatori solariGiocare nei progetti fotovoltaici?

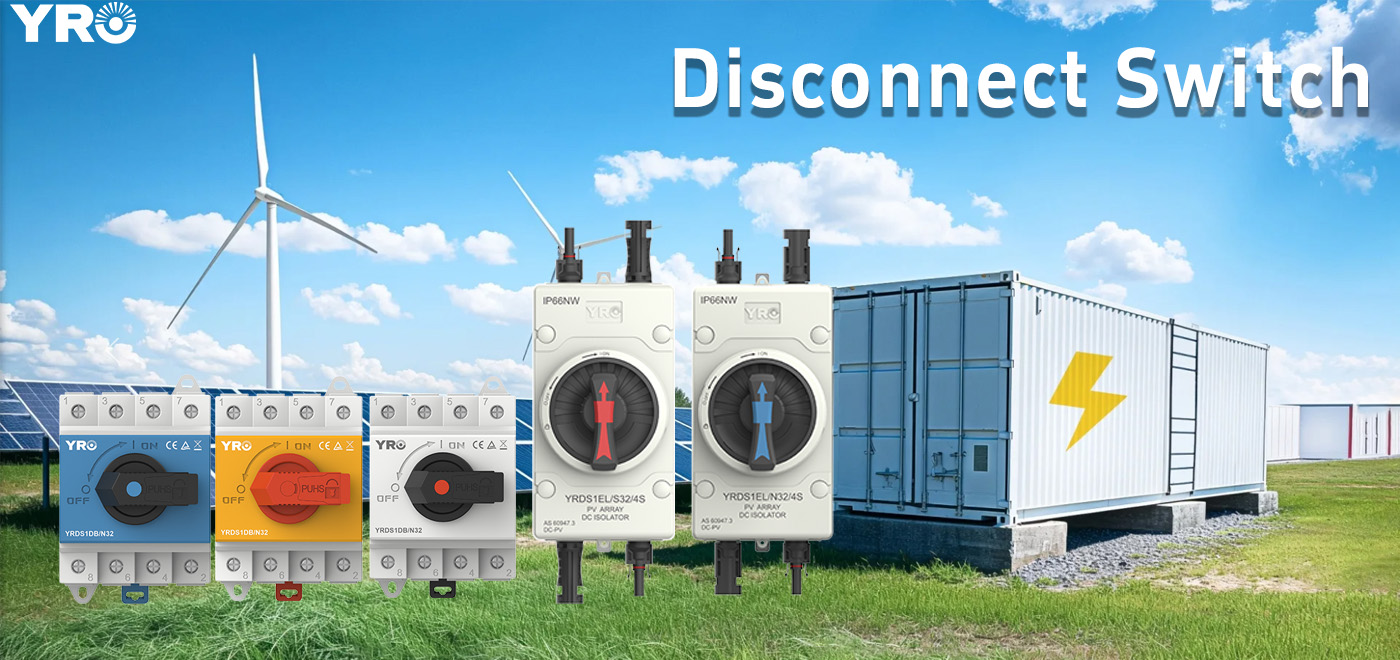

Un interruttore isolatore solare è un dispositivo di sicurezza che disconnette manualmente l'elettricità in corrente continua (CC) dal sistema solare fotovoltaico. Consente l'isolamento sicuro dell'energia CC generata dai pannelli solari.

Sicurezza per installatori e manutentori

I pannelli solari generano elettricità ogni volta che sono esposti alla luce solare. Possono produrre corrente continua ad alta tensione anche quando la rete è spenta. Un interruttore isolatore garantisce che i tecnici possano lavorare in sicurezza sul sistema senza rischi elettrici sotto tensione. Una stringa FV può presentare tensione ogni volta che c'è luce, anche quando l'inverter non produce corrente alternata.

Prevenzione incendi

Cablaggi difettosi o guasti ai componenti possono causare incendi elettrici. Un interruttore di isolamento adeguatamente dimensionato aiuta a interrompere l'alimentazione in caso di emergenza, riducendo i rischi di incendio.

Conformità agli standard elettrici

La maggior parte dei paesi impone l'uso di interruttori di isolamento negli impianti solari per conformarsi alle norme di sicurezza. Questi includono IEC 60947, NEC Articolo 690 negli Stati Uniti e AS/NZS 5033 in Australia. Lo standard australiano AS/NZS 5033 impone l'installazione di interruttori di isolamento solare sul tetto. Per i progetti internazionali, l'isolamento CC viene spesso specificato e verificato nell'ambito di processi di progettazione e documentazione allineati a IEC/EN. Una linea di base comune è quella di utilizzare sezionatori conformi alla norma IEC/EN 60947-3.

Manutenzione del sistema e risoluzione dei problemi

L'isolamento delle parti del sistema consente una diagnostica e una riparazione più semplici senza spegnere l'intero array fotovoltaico. Un isolatore locale supporta una procedura ripetibile che riduce la probabilità di contatti accidentali, danni al connettore o eventi di commutazione in punti inappropriati del circuito.

Posizioni di installazione

Gli interruttori isolatori solari sono generalmente posizionati vicino ai pannelli solari sul tetto e vicino all'estremità CC dell'inverter. Ciò significa che i pannelli possono essere sconnessi sia a terra che sul tetto. Un sezionatore dell'inverter deve essere installato sul lato CC del sistema solare, in particolare tra il campo fotovoltaico e l'inverter.

2. I rischi nascosti senzaInterruttori isolatori solari

Senza un punto di isolamento affidabile, è più probabile che i tecnici improvvisano. Le pratiche non sicure comuni includono:

Scollegamento dei connettori CC sotto carico

Senza un adeguato isolamento, i tecnici potrebbero staccare i connettori CC mentre il circuito è ancora sotto tensione. Ciò aumenta il rischio di archi elettrici e può creare guasti latenti che successivamente si manifestano come giunti caldi e connettori danneggiati.

Affidarsi solo allo spegnimento remoto

Uno spegnimento remoto non crea un'interruzione locale visibile. Senza un punto aperto definito, i lavoratori non possono verificare che il circuito sia veramente diseccitato prima di iniziare il lavoro.

La differenza tra "spento" e "isolato"

Quando un inverter è disabilitato o non produce CA, la tensione CC può ancora rimanere presente nell'array. Questa non è una condizione sicura per l'apertura dei terminali. Al contrario, quando un circuito CC viene aperto su un isolatore classificato FV, esiste un punto aperto definito in una posizione nota, che supporta un flusso di lavoro di manutenzione controllato dopo la verifica.

Pericoli di archi elettrici CC

La corrente CA passa naturalmente attraverso i punti zero, rendendo gli archi più facili da estinguere. La corrente CC è continua e crea archi prolungati e pericolosi quando scollegata. Gli interruttori CA standard non dispongono dei meccanismi specializzati di estinzione dell'arco necessari per l'alimentazione CC. Il loro utilizzo nei sistemi solari può causare grave surriscaldamento, scioglimento e gravi rischi di incendio.

Rischi derivanti da isolatori di scarsa qualità

Gli isolatori di scarsa qualità potrebbero scattare inutilmente. La corrosione, soprattutto nelle zone costiere, può portare al guasto degli interruttori. L'usura meccanica dovuta a commutazioni frequenti può deteriorare i contatti nel tempo. L'umidità e l'esposizione chimica possono danneggiare l'isolamento, rendendolo più conduttivo. Un'installazione non corretta può provocare incendi elettrici o guasti al sistema.

Scenari di emergenza

Le emergenze creano pressione temporale e informazioni imperfette. Un punto di isolamento accessibile localmente consente agli operatori e al personale del sito di stabilire un confine definito senza indovinare quali conduttori rimangono sotto tensione.

3. Come scegliere interruttori isolatori solari affidabili per installazioni solari globali

Quando si seleziona un interruttore isolatore solare per progetti fotovoltaici all'estero, gli ingegneri dovrebbero considerare i seguenti criteri:

Tensione e corrente nominale

L'interruttore deve corrispondere o superare la tensione e la corrente massime del sistema. Gli ingegneri dovrebbero calcolare la Voc fredda (tensione a circuito aperto) nel caso peggiore e la base della corrente continua, inclusa l'eventuale somma delle correnti delle stringhe parallele.

Protezione dall'arco CC CC fotovoltaico

Gli archi DC sono più difficili da estinguere rispetto agli archi AC. L'interruttore dovrebbe avere adeguate capacità di estinzione dell'arco. Un sezionatore DC adatto al fotovoltaico è progettato per aprire rapidamente il circuito e gestire l'arco che si forma quando i contatti si separano. L'"interruzione sicura" è la combinazione di distanza tra i contatti, distanze di isolamento, velocità di commutazione meccanica e controllo dell'arco.

Resistenza agli agenti atmosferici e grado di protezione IP

Per le installazioni esterne si consiglia un grado di protezione IP65 o superiore. Una classificazione IP66 è vitale per la protezione da polvere e acqua. Le installazioni fotovoltaiche esterne impongono anche stress termico e UV, quindi i materiali dell'involucro devono tollerare una lunga esposizione e temperature elevate.

Certificazioni e Conformità

Verifica la conformità con IEC, UL, TÜV o altri standard regionali. Per progetti internazionali utilizzare interruttori di manovra-sezionatori conformi alla norma IEC/EN 60947-3. La conformità si ottiene mediante selezione, documentazione e verifica. Non si ottiene installando un interruttore non specificato.

Configurazione del palo

Gli ingegneri dovrebbero considerare il collegamento unipolare (per un conduttore) o bipolare (per linee CC positive e negative). Si consiglia di scollegare entrambi i conduttori CC in modo che le squadre di manutenzione non abbiano ambiguità riguardo al confine.

Posizione OFF bloccabile

Una posizione OFF bloccabile supporta le procedure di isolamento per la manutenzione. Quando l'interruttore è su OFF, apre il circuito e fornisce isolamento e separazione adeguati per l'isolamento quando utilizzato nelle condizioni nominali.

Cancella indicazione ON/OFF

Un meccanismo di commutazione positivo con chiara indicazione ON/OFF aiuta i tecnici a verificare lo stato dell'interruttore.

Lista di controllo per la selezione dei tasti

• Valutazioni: Voc freddo nel caso peggiore, base di corrente continua e qualsiasi sommatoria della corrente di stringa parallela

• Categorie: classificazione del servizio DC FV appropriata per il circuito

• Posizionamento: luogo accessibile vicino all'inverter con un confine di isolamento documentato

• Terminazioni: gamma conduttori, capicorda/capicorda, valori di coppia, verifica della messa in servizio

• Ambiente: grado di protezione IP, resistenza ai raggi UV, intervallo di temperatura, metodo di sigillatura e montaggio

• Documentazione: mappatura del diagramma a linea singola (SLD), etichette, registri di messa in servizio e note sulle procedure di manutenzione

Ispezione e manutenzione

Gli interruttori isolatori solari devono essere ispezionati almeno una volta all'anno. La manutenzione si concentra sul controllo dei danni dovuti al calore, dell'ingresso di umidità e dell'integrità fisica dell'involucro. I tecnici dovrebbero anche testare il funzionamento meccanico della maniglia per assicurarsi che non sia diventata fragile o inceppata.

4. Riepilogo

Gli interruttori isolatori solari sono una parte piccola ma cruciale di qualsiasi sistema di energia solare. Garantiscono sicurezza, conformità ed efficienza operativa.

I circuiti fotovoltaici possono rimanere energizzati anche sotto illuminazione. La commutazione CC richiede un controllo dell'arco appositamente progettato. Un interruttore isolatore solare con classificazione fotovoltaica offre ai tecnici e ai team di assistenza un confine definito che possono utilizzare, bloccare e verificare.

I progetti fotovoltaici all'estero sono comunemente specificati e verificati rispetto alle aspettative IEC e EN. Il dispositivo di isolamento deve essere adatto al servizio DC FV, correttamente dimensionato per il sistema e installato in modo che i tecnici possano utilizzarlo, verificare lo stato aperto e bloccarlo quando necessario .
