Cos'è un MCB CC UL 1077? Standard, test e applicazioni

UL1077è uno standard di sicurezza del prodotto per le protezioni supplementari utilizzate nelle apparecchiature elettriche. La norma si applica ai dispositivi di protezione installati all'interno delle apparecchiature elettriche per fornire una protezione supplementare. Per i produttori che necessitano di integrare interruttori automatici miniaturizzati CC nelle apparecchiature elettriche, UL 1077 è uno standard di prodotto che richiede attenzione.

Questo articolo presenta l'ambito di applicazione della norma UL 1077, le differenze tra gli interruttori automatici CC UL 1077 e gli interruttori automatici secondo altri standard e i parametri principali che gli acquirenti devono confermare quando selezionano i prodotti.

Cos'è ULCertificazione 1077?

UL1077è uno standard di sicurezza per protezioni supplementari utilizzate nelle apparecchiature elettriche, pubblicato da UL Solutions.

Questa norma si applica ai protettori supplementari che forniscono una protezione aggiuntiva da sovracorrente per le apparecchiature elettriche. Questi prodotti vengono generalmente installati all'interno di apparecchiature elettriche anziché fungere da dispositivi di protezione primari per la realizzazione di circuiti derivati.

Lo standard UL 1077 specifica principalmente i requisiti per le protezioni supplementari in termini di costruzione, prestazioni e test.

Cosa faUL1077Test?

1. Prova di calibrazione

Il test di calibrazione verifica se l'interruttore funziona secondo le caratteristiche di intervento specificate.

Il test applica correnti specifiche al prodotto e verifica se il prodotto scatta entro il tempo richiesto.

2. Prova di sovraccarico

Il test di sovraccarico verifica la risposta dell'interruttore in condizioni di sovraccarico ripetute.

Per le applicazioni CC, le condizioni del test di sovraccarico dipendono dal tipo di prodotto e dai requisiti specifici dell'applicazione. Alcune applicazioni di avviamento di motori CC possono utilizzare correnti di prova più elevate.

Il test di sovraccarico comprende 50 cicli operativi in ​​condizioni specificate.

3. Prova di resistenza

Il test di durata valuta le prestazioni del miniinterruttore dopo ripetuti azionamenti.

Per i prodotti applicabili, i requisiti UL 1077 includono 6.000 operazioni alla corrente e alla tensione nominali.

Questo test verifica se il prodotto continua a funzionare correttamente dopo aver completato il numero specificato di operazioni elettriche e meccaniche.

4. Prova di cortocircuito

Il test di cortocircuito valuta le prestazioni dell'MCB CC in condizioni di cortocircuito specificate.

Il test verifica se il prodotto può interrompere la corrente di guasto specificata evitando rischi inaccettabili per la sicurezza.

UL1077comprende diverse condizioni e categorie di test di cortocircuito. Pertanto, le condizioni di test specifiche dipendono dalle valutazioni e dalla classificazione del prodotto.

5. Test di aumento della temperatura

Il test di aumento della temperatura valuta l'aumento della temperatura dell'interruttore automatico in condizioni operative specificate.

Il test controlla le variazioni di temperatura delle parti e dei terminali che trasportano corrente.

6. Prova di resistenza alla tensione dielettrica

La prova di tenuta alla tensione dielettrica valuta il sistema di isolamento dell'interruttore.

Il test applica tensioni specifiche tra le parti elettriche rilevanti. Il prodotto deve soddisfare i requisiti di isolamento applicabili durante il test.

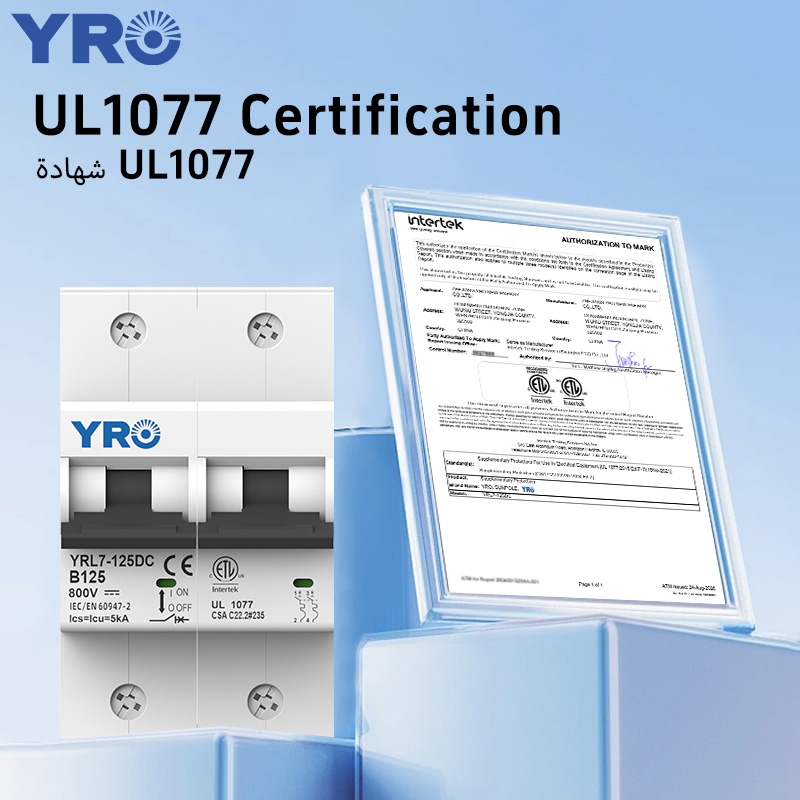

L'interruttore automatico miniaturizzato CC YRO riceve la certificazione UL 1077

Gli interruttori automatici della serie YRL7-125DC di YRO sono stati valutati secondo i requisiti UL 1077 applicabili. Lo standard UL 1077 prevede requisiti di test per calibrazione, aumento di temperatura, sovraccarico, resistenza, tenuta alla tensione dielettrica e prestazioni in cortocircuito.

Diversi test valutano le prestazioni del prodotto in varie condizioni. Ad esempio, il test di calibrazione controlla le caratteristiche di intervento, il test di aumento della temperatura valuta le variazioni di temperatura in condizioni operative specificate, il test di sovraccarico valuta la risposta in condizioni di sovraccarico specificate e il test di cortocircuito valuta le prestazioni di interruzione in condizioni di guasto specificate.

Per gli acquirenti, le informazioni sulla certificazione possono essere utilizzate per confermare se il prodotto soddisfa i requisiti di certificazione nella progettazione delle apparecchiature.

Scenari applicativi per interruttori automatici con certificazione UL 1077

Pannelli di controllo

I pannelli di controllo contengono circuiti di controllo, circuiti di alimentazione e altri circuiti ausiliari. I produttori di apparecchiature possono selezionare MCB CC che soddisfano i requisiti UL 1077, per la protezione da sovracorrente supplementare dei circuiti interni delle apparecchiature elettriche.

Apparecchiature per l'automazione

Le apparecchiature di automazione contengono più componenti elettrici ed elettronici che richiedono la protezione del circuito.

I produttori di apparecchiature possono selezionare l'interruttore MCB in base ai seguenti parametri:

· Tensione nominale

· Corrente nominale

· Numero di poli

· Caratteristiche del viaggio

Il dispositivo di protezione selezionato deve soddisfare i requisiti elettrici dell'apparecchiatura.

Nuove apparecchiature energetiche

Le nuove apparecchiature energetiche contengono sistemi elettrici che richiedono la protezione del circuito.

I produttori di prodotti come le apparecchiature di conversione di potenza possono valutare se le soluzioni di protezione supplementare sono adatte in base alla progettazione dell'apparecchiatura. La scelta finale dipende dalla struttura specifica dell'apparecchiatura e dai corrispondenti requisiti di protezione.

Conclusione

La certificazione UL 1077 viene utilizzata principalmente per applicazioni di protezione supplementare all'interno di apparecchiature elettriche.

Lo standard UL 1077 valuta le prestazioni dei protettori supplementari sotto molteplici aspetti, tra cui caratteristiche operative, prestazioni di aumento della temperatura, prestazioni di sovraccarico, prestazioni di resistenza, prestazioni di isolamento e prestazioni di cortocircuito.

Al momento dell'acquisto di interruttori automatici, gli acquirenti devono considerare le applicazioni delle apparecchiature, la tensione nominale, la corrente nominale, il numero di poli, le caratteristiche di intervento e i requisiti di certificazione applicabili.

Comprendere l'ambito di applicazione della certificazione UL 1077 può aiutare i produttori e gli acquirenti di apparecchiature a selezionare i prodotti di protezione dei circuiti appropriati in base ai requisiti di progettazione elettrica.
