Il fulmine dovrebbe essere installato vicino al trasformatore (≤5m) o sulla linea in arrivo?

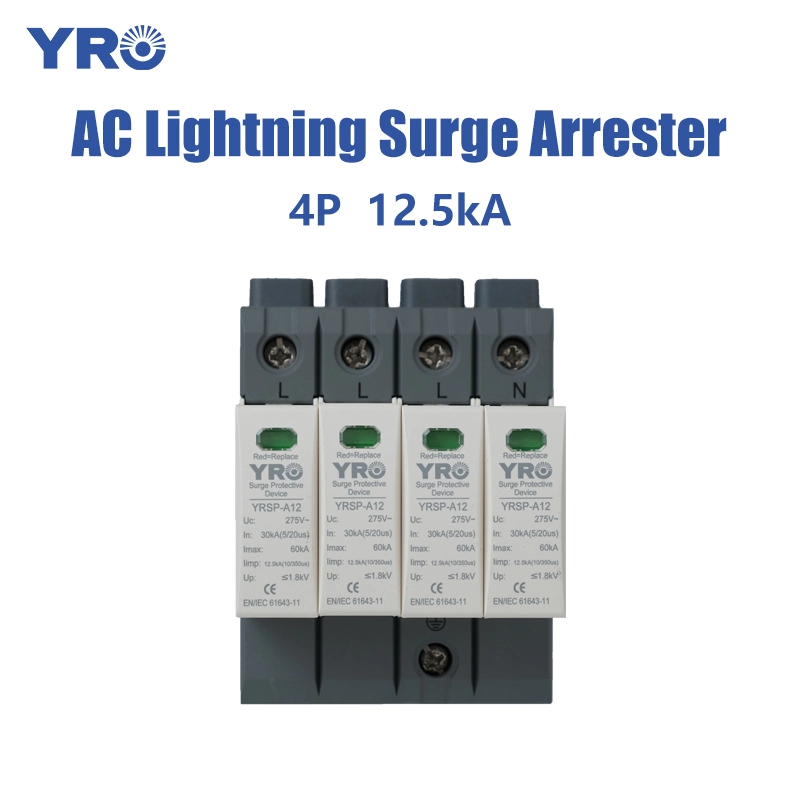

Nella protezione dei fulmini del sistema di alimentazione, ilLightning Arrester'sLa posizione dell'installazione è cruciale per la protezione del trasformatore. In linea di principio, l'arresto dovrebbe essere installato il più vicino possibile al trasformatore principale che protegge, con la distanza tra i due rigorosamente controllati a meno di 5 metri. Questa è la strategia di protezione ideale. Lo scopo principale di ciò è ridurre al minimo la lunghezza dei cavi di collegamento tra l'arresto e la boccola ad alta tensione del trasformatore. I cavi eccessivamente lunghi, se sottoposti a un'onda di intrusione di fulmini ripidi, possono causare una significativa caduta di tensione aggiuntiva (aumento della tensione residua) a causa della loro induttanza. Ciò può causare la sovratensione effettiva applicata all'avvolgimento del trasformatore per superare significativamente la tensione residua nominale dell'arresto, esponendo l'isolamento del trasformatore a tensioni pericolose oltre la sua tolleranza progettata, rendendolo inefficace. La stretta installazione garantisce che la tensione residua di protezione generata dall'operazione dell'arresto sia completamente applicata al trasformatore.

Installazione aLightning ArresterSul lato della linea in arrivo di una sottostazione (come sulla struttura della linea in arrivo o l'ingresso dei quadri) può limitare l'ampiezza delle sovratensioni dei fulmini che si intromettono dalla linea a un certo livello. Tuttavia, a causa della distanza dal trasformatore, la tensione residua aumenterà lungo la linea di collegamento. Inoltre, l'induttanza della linea e la capacità di ingresso del trasformatore possono causare oscillazioni, con conseguente sovratensione significativamente più elevata che raggiunge i terminali del trasformatore, il che potrebbe non essere sufficiente per proteggere in modo affidabile i trasformatori con capacità di resistenza di isolamento relativamente basso. Per i trasformatori principali critici, fare affidamento esclusivamente sugli arresti di fulmini all'ingresso della linea per la protezione potrebbe non soddisfare i requisiti di affidabilità e può creare un punto cieco di protezione.

Pertanto, considerando l'efficacia della protezione, il rapporto costo-efficacia e la sicurezza, le norme di protezione dei fulmini generalmente impongono l'installazione di arretrati dedicati a fulmini nelle immediate vicinanze dei trasformatori (≤5m). Questa è la linea di difesa centrale per la sicurezza del trasformatore. Ovviamente,Arrestatori di fulminisono anche spesso installati all'ingresso della linea in arrivo delle sottostazioni. La loro funzione principale è quella di limitare il livello di sovratensione dei fulmini nella sezione della linea in arrivo e ridurre la pena e l'ampiezza dell'onda in arrivo. Come prima linea di difesa, insieme agli arresti di fulmini situati vicino al trasformatore, formano un sistema a doppia protezione più completo. Ma la sicurezza del trasformatore stesso alla fine dipende dall'insieme di fulmini a distanza ravvicinata accanto.
