Cos'è un interruttore di disconnettore e come funziona?

Durante la manutenzione di routine dei sistemi di alimentazione, i tecnici incontrano spesso una situazione impegnativa: come interrompere in modo sicuro il flusso elettrico quando le apparecchiature di manutenzione, pur prevenendo incidenti come lampi o esplosioni a causa di errori operativi? Si basa precisamente su questa situazione reale in cui il disconnettore, un dispositivo dedicato, è stato sviluppato e applicato.

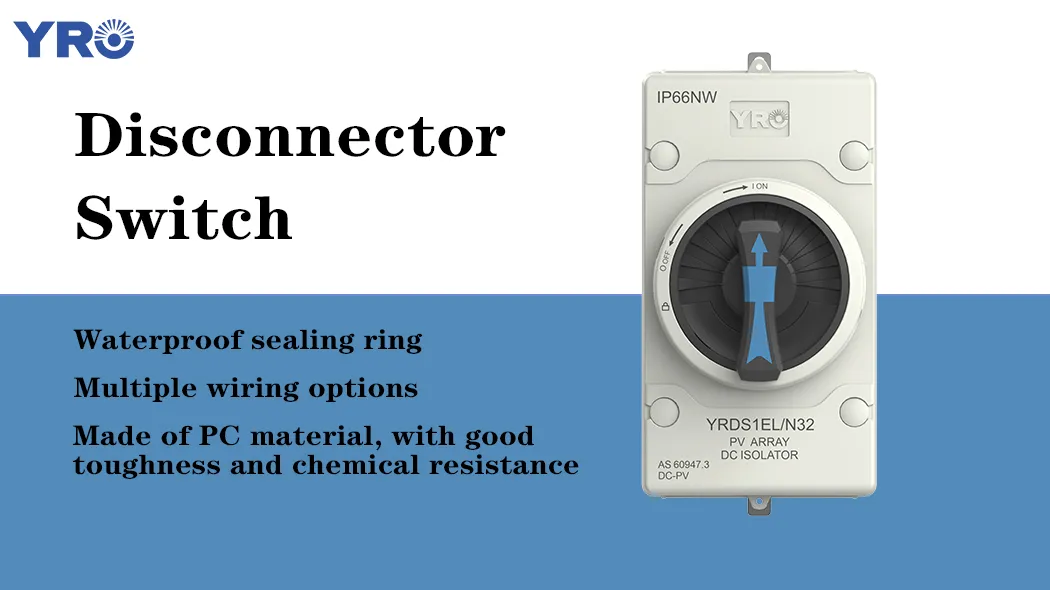

Cos'è un interruttore di disconnettore？

A interruttore disconnettoreè un dispositivo meccanico utilizzato nei sistemi elettrici per garantire che i circuiti siano completamente disconnessi. La sua funzione principale è quella di fornire un isolamento fisico visibile quando l'attrezzatura è sotto manutenzione o malfunzionamenti, prevenire l'accensione accidentale e garantire la sicurezza degli operatori. Un punto da notare: di solito non viene utilizzato per il funzionamento di Off della corrente di carico, ma serve a "isolare l'alimentazione".

Il disconnettore, noto anche come interruttore di coltello da disconnettore, è essenzialmente un sistema di contatto in metallo con una struttura di supporto isolante. A differenza degli interruttori, non ha una capacità di espulsione dell'arco, il che significa che è vietato operare sotto il carico; Altrimenti, l'attrezzatura può essere bruciata sotto l'alta tensione.

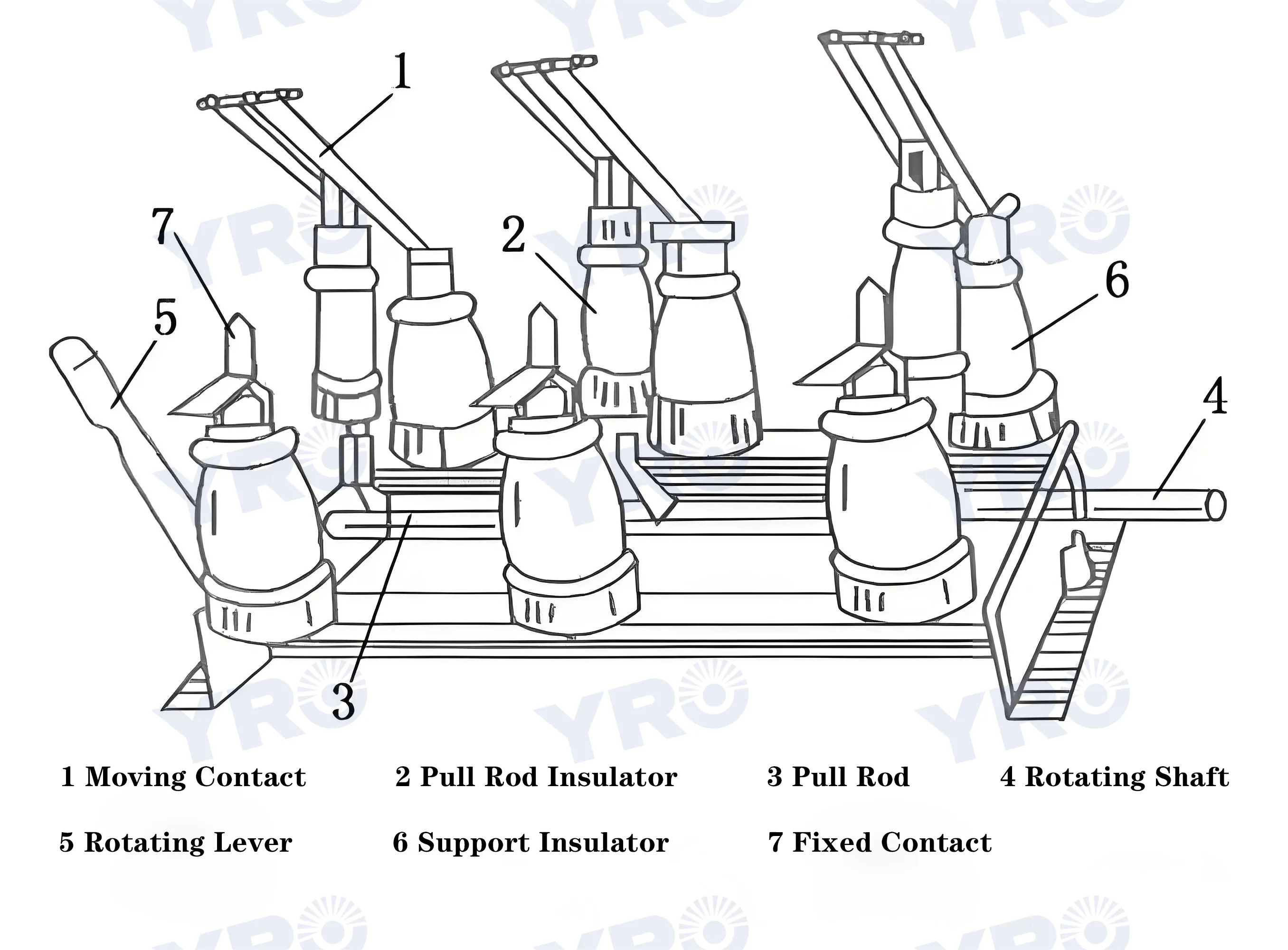

Come funziona un interruttore di disconnettore?

1. Operazione di apertura:

Passaggio 1: confermare che l'interruttore è stato disconnesso e non vi è alcuna corrente di carico nel circuito.

Passaggio 2: guidare il contatto in movimento per ruotare o tradurre attraverso il meccanismo operativo, separandolo dal contatto statico per formare una superficie di frattura visibile.

Passaggio 3: dopo che i contatti sono stati separati, la distanza di pausa dovrebbe soddisfare i requisiti di isolamento (ad esempio, in un sistema da 10 kV, dovrebbe essere ≥150mm) per garantire che nessuna corrente passa attraverso.

Passaggio 4: bloccare la posizione aperta e confermare lo stato tramite un indicatore meccanico o un segnale elettrico.

2. Operazione di chiusura:

Passaggio 1: dopo aver verificato che non vi siano anomalie nel circuito, rimuovere il dispositivo di interblocco.

Passaggio 2: il meccanismo operativo guida il contatto in movimento per stabilire un contatto stretto con il contatto statico, garantendo la pressione di contatto (come essere compressa da una molla) per ridurre la resistenza al contatto.

Passaggio 3: migliorare la stabilità attraverso il design del serraggio di contatto (come la struttura a doppia lama) e la blocco elettromagnetico (in scenari di corrente di corto circuito elevato).

Quali sono le caratteristiche funzionali uniche di diversi tipi di disconnettori di potenza?

Classificato per livello di tensione

Switch di disconnettore ad alta tensione: Viene utilizzato in sistemi di alimentazione ad alta tensione di 10kV e oltre e di solito viene installato tra sottostazioni o trasformatori di distribuzione. Ha una struttura complessa e richiede forti prestazioni di isolamento e resistenza meccanica.

Interruttori di disconnettore a bassa tensione: È utilizzato nei sistemi AC 220V/380 V e DC, ampiamente applicati in armadi elettrici industriali e scatole di giunzione fotovoltaica. Presenta una struttura compatta e un funzionamento semplice.

2. Classificato per forma strutturale

Disconnettore di tipo interruttore a coltello: è a forma di lama di metallo e si ottiene spento inserendolo o tirandolo fuori. Di solito viene utilizzato nei sistemi a bassa tensione ed è la forma più intuitiva.

Interruttori di disconnettore rotante: Ruotando la maniglia operativa, i contatti interni vengono chiusi o aperti. È adatto per scenari con spazio limitato ed è spesso utilizzato sui pannelli di controllo meccanico.

Disconnettore Tipo di cassetto: installato negli armadietti del tipo di cassetto, è conveniente per la manutenzione e la sostituzione e viene spesso utilizzato nei sistemi di distribuzione dell'alimentazione che richiedono un funzionamento frequente.

3. Classificato per metodo di installazione

Disconnettore interno: viene utilizzato in ambienti interni ed è progettato con una maggiore enfasi sulla struttura compatta e sulla capacità a prova di polvere.

Interruttore di taglio di sicurezza esterno: È adatto per ambienti esterni come all'aperto o sui tetti e deve avere buone prestazioni a prova di pioggia, a prova di raggio UV e anticorrosione.

4. Classificato per modalità operativa

Disconnettore di potenza manuale: L'asta di collegamento meccanica è guidata da una leva operativa isolata o da una maniglia rotante per separare i contatti. Questo metodo è utilizzato principalmente nei sistemi di distribuzione di potenza a bassa tensione o su piccola scala.

Funzionamento elettrico: l'apertura e la chiusura dell'interruttore vengono eseguite guidando il meccanismo di ingranaggio con un motore elettrico, che si osserva comunemente in scenari come sottostazioni ad alta tensione che richiedono controllo remoto.

Conclusione

Sebbene il disconnettore non sia l'attrezzatura elettrica più complessa, è un componente importante per garantire la sicurezza personale e il funzionamento stabile del sistema di circuiti. Dalla definizione di base al principio di lavoro e quindi alle differenze funzionali tra i vari prodotti, possiamo vedere che la scelta del disconnettore appropriato non può solo migliorare l'efficienza di manutenzione, ma anche ridurre significativamente il tasso di incidenti.
