Come giudicare se è necessario sostituire un dispositivo di protezione da sovratensione e sottotensione?

Poiché il tempo di utilizzo disovratensione e sottotensioneprotezioni aumentano, le loro prestazioni diminuiscono gradualmente, influenzando così l'effetto protettivo sugli apparecchi elettrici. Quindi, come determinare se è necessario sostituire la protezione? Di seguito presenteremo diverse situazioni comuni per aiutarti a comprendere i segnali che indicano che potrebbe essere necessario sostituire la protezione.

Segnali di calo delle prestazioni di protezione

1. Scatti frequenti

Se ilprotettore di sovratensione e sottotensioneviaggia spesso senza un motivo chiaro, quindi è necessaria attenzione. Interventi occasionali durante fluttuazioni significative di tensione sono un fenomeno normale, ma se intervengono frequentemente in condizioni di tensione normali, è possibile che i componenti interni della protezione siano guasti.

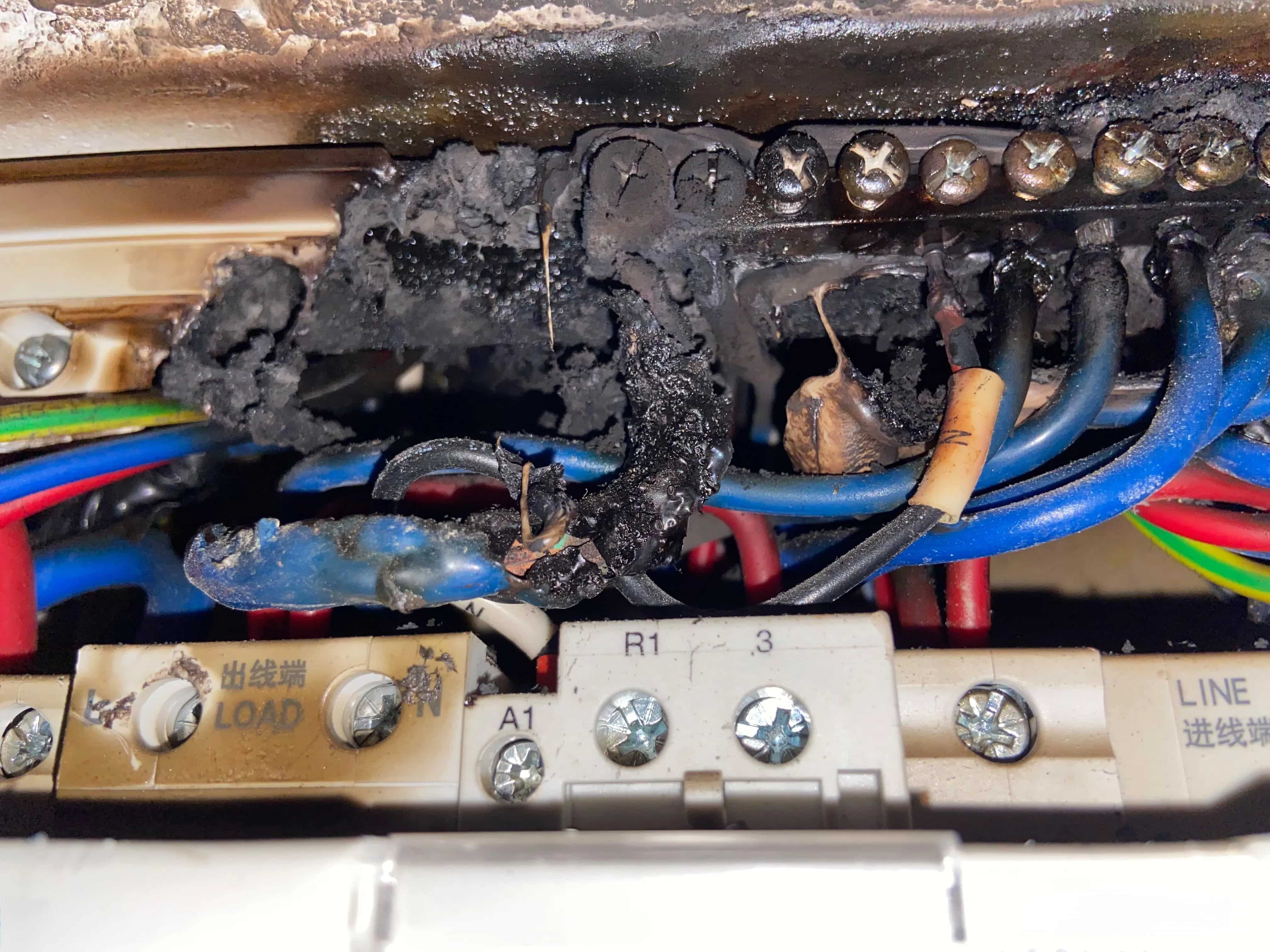

2. Danni fisici o usura

L’esame obiettivo è un metodo semplice ed efficace per giudicare lo stato di salute dei protettori. Cerca segni come crepe, scolorimento o punti di combustione sul guscio. Questi di solito indicano un surriscaldamento o una scarica di arco all'interno dell'apparecchiatura.

• Crepe o deformazioni: l'umidità penetra all'interno danneggiando i circuiti interni
• Scolorimento: solitamente indica il surriscaldamento del componente
• Punto di combustione: indica corrente eccessiva o cortocircuito
• Terminali corrosi: influiscono sulla qualità e sulle prestazioni della connessione

3. Tensione di uscita anomala

Utilizzando un multimetro per misurare la tensione di uscita mostra 0 V, oppure la tensione è estremamente bassa, indicando che il circuito di rilevamento o di azionamento interno è guasto e la protezione non può chiudersi normalmente.

4. Ritardo di ripristino esteso

Il tempo di ripristino impostato era di 10 secondi, ma il tempo di ripristino effettivo ha superato i 10 secondi, probabilmente a causa dell'invecchiamento del componente interno del timer o della perdita del condensatore.

5. Impossibilità di ripristino o disconnessione costante

Dopo che la protezione è intervenuta, dovrebbe essere in grado di ripristinarsi automaticamente o manualmente. Se costantemente non riesce a tornare allo stato di funzionamento, indica che il meccanismo interno potrebbe essere danneggiato.

6. Considerazioni sull'età e sulla durata di servizio

La maggior parte dei dispositivi di protezione da sovratensione e sottotensione ha una durata di servizio consigliata, solitamente da 5 a 10 anni, a seconda del modello e delle condizioni di utilizzo. Se la vostra protezione si è avvicinata o ha superato questo intervallo, si consiglia di sostituirla anche se al momento funziona ancora. Perché dopo il periodo critico, la probabilità di guasto del dispositivo aumenterà in modo significativo.

Manutenzione quotidiana e ispezione dei dispositivi di protezione da sovratensione e sottotensione

Ispezione giornaliera

• Tenuta del collegamento: controllare che tutte le viti e le viti di fissaggio del filo non siano allentate per evitare malfunzionamenti o surriscaldamento locale dovuti a uno scarso contatto.
• Involucro e ambiente: verificare che l'involucro sia privo di crepe, umidità e accumuli di polvere; mantenere la ventilazione e l'asciugatura per prevenire la corrosione e l'invecchiamento dell'isolamento.
• Stato del carico: osservare se il carico collegato funziona normalmente; se il carico è anomalo (ad esempio scatti frequenti), è necessaria un'ulteriore ispezione del protettore, poiché l'anomalia del carico è spesso un segnale di allarme precoce da parte del protettore.

Ispezione settimanale

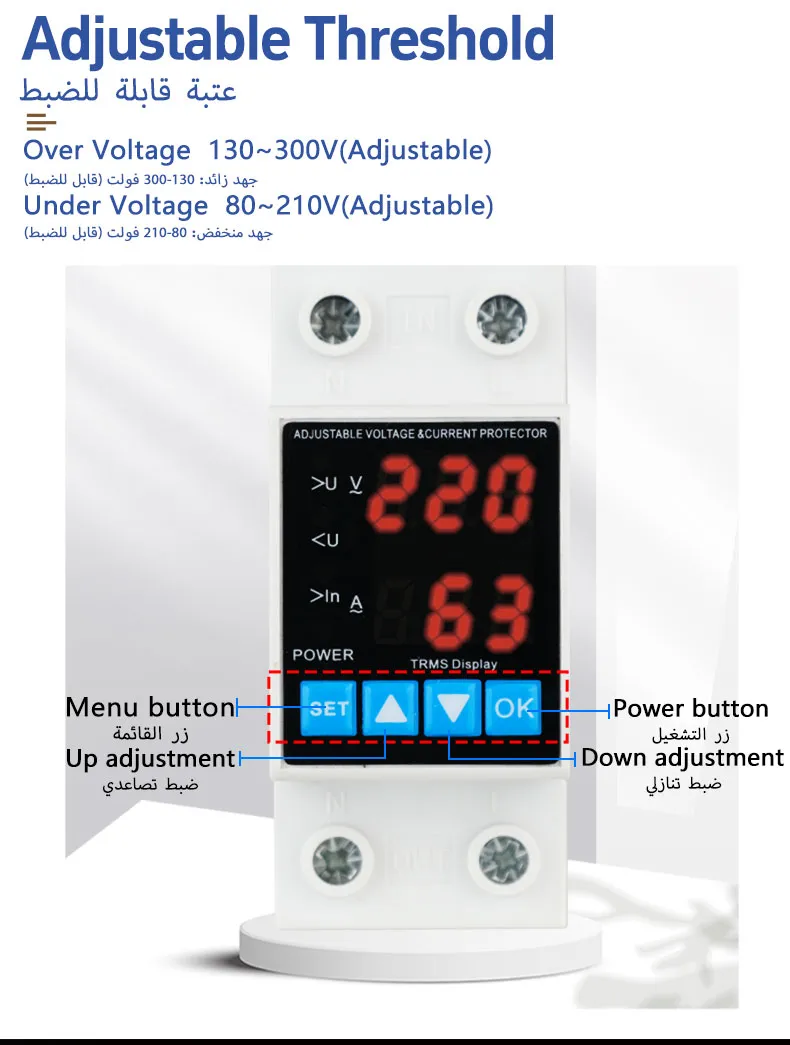

• Verifica dell'impostazione della tensione: utilizzare un multimetro o un voltmetro per misurare la tensione di ingresso, confermando che rientri nell'intervallo nominale.
• Test funzionale: manualmente o utilizzando un alimentatore regolabile, abbassare la tensione al di sotto della soglia di sottotensione e osservare se la protezione interrompe il carico; quindi ripristinare la tensione normale e verificare se la protezione si ripristina automaticamente dopo il ritardo impostato.
• Pulizia dei terminali: utilizzare una spazzola morbida e pulita o aria compressa per rimuovere la polvere dai terminali.

Ispezione mensile

• Tensione di uscita: con la protezione nello stato chiuso, utilizzare un multimetro per misurare la tensione di uscita, richiedendo che l'errore rispetto alla tensione nominale sia ≤ 5%. Se supera l'intervallo di errore, è necessaria la calibrazione o la sostituzione.
• Tempo di azione del relè: utilizzare un oscilloscopio o un timer per registrare il tempo totale dall'attivazione di sottotensione/sovratensione alla disconnessione e quindi al ripristino dell'alimentazione. Fare riferimento al manuale tecnico del prodotto; il superamento del tempo indica l'invecchiamento dei componenti interni.
• Resistenza di contatto: utilizzare un megaohmmetro per misurare la resistenza di contatto dei contatti principali, richiedendo che sia ≤ 0,1 Ω. Il superamento dello standard indica usura dei contatti, che richiede pulizia o sostituzione.
• Funzione protettiva: controllare se le guarnizioni di protezione dai fulmini, dall'umidità e dalla polvere sono intatte (se le viti e le guarnizioni sono invecchiate). Sostituire immediatamente i componenti di tenuta se si riscontrano danni.

Ispezione trimestrale

• Ispezione dei componenti interni: dopo aver scollegato l'interruttore automatico a monte, rimuovere l'involucro della protezione e controllare che la scheda del circuito, la bobina, la molla e i contatti del relè non siano bruciati, ossidati o allentati. Sostituire eventuali componenti danneggiati rilevati.
• Calibrazione e ripristino: utilizzare lo strumento di calibrazione fornito dal produttore o servizi di calibrazione professionali per ricalibrare le soglie di sottotensione/sovratensione e i parametri di ritardo.
• Registrazione e reporting: inserire tutti i dati di misurazione e le situazioni di manutenzione/sostituzione derivanti da questa ispezione nel registro di manutenzione per formare un record tracciabile.

Ispezione annuale

• Valutazione della vita: valutare se sostituire in anticipo in base al numero cumulativo di utilizzi (ad esempio, se è vicino a 50.000 cicli di vita meccanica).
• Valutazione ambientale: verificare se l'ambiente di installazione soddisfa ancora i requisiti di temperatura, umidità e ventilazione di funzionamento del prodotto; rivalutare se sono state apportate modifiche.

Conclusione

Capire quandoprotettori di sovratensione e sottotensioneche necessitano di essere sostituiti aiuta a mantenere il funzionamento sicuro degli impianti elettrici. I fattori menzionati in precedenza, come gli inciampi frequenti, i danni estetici, l'invecchiamento dell'attrezzatura e l'ambiente di lavoro, possono tutti servire come riferimento per determinare se è necessaria la sostituzione.

Attraverso la regolare manutenzione e ispezione quotidiana, è possibile prolungare la durata della protezione e rilevare in tempo potenziali pericoli prima che si verifichino problemi. L'ispezione regolare dello stato delle apparecchiature e il test delle funzioni di protezione sono entrambe misure preventive efficaci.

Se si riscontra una condizione anomala della protezione, si consiglia di contattare un elettricista professionista per un'ispezione. La sostituzione della protezione richiede un piccolo investimento e può prevenire perdite significative causate da problemi di tensione.
