Qual è la differenza tra protettori di sovratensione e sottotensione monofase e trifase

Nei sistemi di alimentazione industriali e commerciali, scegliere l'appropriatoprotettori di sovratensione e sottotensioneaiuta a proteggere le apparecchiature e a mantenere un funzionamento stabile. Sebbene i principi di funzionamento dei protettori monofase e trifase siano simili, differiscono per struttura, scenari applicabili e prestazioni. Questo articolo analizzerà le differenze tra questi due tipi di protettori dal punto di vista dell'applicazione pratica.

Prima di comprendere le differenze tra questi due tipi di protettori, dobbiamo prima comprendere i concetti di base dell'elettricità monofase e dell'elettricità trifase, nonché la loro connessione con i protettori di sovratensione e sottotensione.

Differenza tra elettricità monofase e trifase

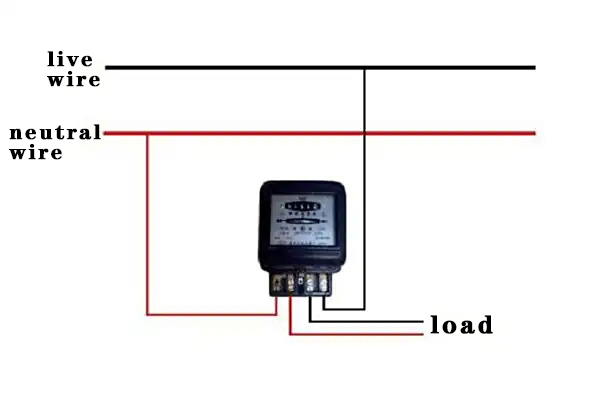

Elettricità monofase

• Struttura: è composta da un filo sotto tensione (L) e un filo neutro (N). A volte viene aggiunto un filo di terra per sicurezza.
• Voltaggio: tipicamente 220 V (Asia-Pacifico) o 110 V (Americhe).
• Scenari applicativi: utilizzato principalmente per illuminazione, elettrodomestici (come frigoriferi, condizionatori d'aria) e piccole apparecchiature.
• Caratteristiche: struttura semplice, basso costo, ma stabilità dell'alimentatore relativamente scarsa. Adatto per carichi a bassa potenza.

Elettricità trifase

• Struttura: composta da tre fili sotto tensione e un filo neutro. A volte viene aggiunto un filo di terra.
• Voltaggio: tipicamente 380 V, adatto per l'industria, apparecchiature di grandi dimensioni e carichi ad alta potenza.
• Scenari applicativi: utilizzato nelle fabbriche, per motori di grandi dimensioni, compressori, apparecchiature industriali, ecc.
• Caratteristiche: alimentazione stabile, alta efficienza, in grado di trasportare una potenza maggiore. Tuttavia, la struttura è più complessa e richiede installazione e manutenzione professionali.

Dopo aver compreso le differenze fondamentali tra i due sistemi elettrici, diventa più semplice comprendere le differenze funzionali tra i due tipi di protettori di sovratensione e sottotensione.

Differenze tra protettori di sovratensione e sottotensione monofase e trifase

Voltaggio

La differenza principale tra questi due tipi di protettori risiede nei sistemi di tensione a cui sono applicabili:protettori monofasesono utilizzati nei sistemi monofase, mentreprotettori trifasevengono utilizzati nei sistemi trifase.

Protezione

La struttura di un protettore monofase è relativamente semplice. Deve solo monitorare la tensione monofase e ha una funzione relativamente unica, priva della capacità di proteggere dalla mancanza di fase. Il protettore trifase deve monitorare simultaneamente la tensione trifase e rilevare anche la sequenza di fase e le condizioni di mancanza di fase. Pertanto, ha le funzioni di protezione dalla perdita di fase e dalla mancanza di fase, rendendo la sua funzionalità più completa.

Cablaggio

I protettori monofase sono generalmente disponibili nelle configurazioni 1P o 2P. La versione 1P protegge solo la linea di fase, mentre la versione 2P protegge sia la linea di fase che quella di neutro, fornendo una protezione più completa.

I protettori trifase sono disponibili nelle configurazioni 3P o 4P. La versione 3P protegge solo le linee trifase, mentre la versione 4P protegge tutte e tre le fasi più il filo neutro. La configurazione 4P è solitamente consigliata per una protezione completa, soprattutto in ambienti in cui un guasto alla linea neutra può causare danni significativi.

Conclusione

Sia i protettori di sovratensione e sottotensione monofase che trifase vengono utilizzati per proteggere le apparecchiature elettriche durante anomalie di tensione, ma differiscono nei principi di progettazione e negli scenari applicabili. I protettori monofase sono utilizzati principalmente in ambienti residenziali o commerciali leggeri. La loro struttura è relativamente semplice e il costo è inferiore, il che li rende adatti a circuiti monofase generali. I protettori trifase possono monitorare lo stato della tensione multifase e gestire il bilanciamento delle fasi. Sono tipicamente utilizzati nei sistemi di alimentazione industriale e sono adatti per l'applicazione in circuiti trifase.

Quando si seleziona un dispositivo di protezione, si consiglia di considerare in modo esaustivo il tipo effettivo di alimentazione, i requisiti di carico, le condizioni di installazione e le potenziali esigenze di espansione future.

Se hai bisogno di consigli personalizzati o indicazioni sulla selezione del modello, non esitare a farlocontattaci. Ottieni supporto professionale.
