In che modo un dispositivo di spegnimento rapido RSD WiFi da 6-10 stringhe può migliorare la sicurezza del solare fotovoltaico?

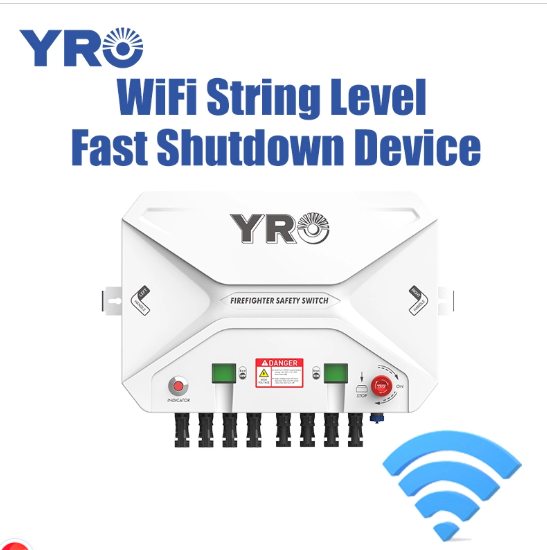

Comprendere un dispositivo di spegnimento rapido RSD WiFi 6-10 stringhe

I sistemi solari fotovoltaici generano elettricità CC ogni volta che una quantità sufficiente di luce solare raggiunge i moduli. Anche quando l'inverter è spento, parti dell'array fotovoltaico e il relativo cablaggio CC potrebbero rimanere sotto tensione. Ciò costituisce un'importante considerazione di sicurezza per gli installatori, il personale di manutenzione, i soccorritori e i proprietari del sistema.

Un dispositivo di spegnimento rapido, comunemente chiamato RSD, è progettato per disconnettere o ridurre la produzione elettrica all'interno di una parte definita di un sistema fotovoltaico quando la sua funzione di spegnimento è attivata. Un dispositivo di arresto rapido a livello di stringa può gestire diverse stringhe FV attraverso un involucro condiviso e una disposizione di commutazione, a seconda del suo design e della configurazione nominale.

Il termine6-10 cordegeneralmente si riferisce a una famiglia di dispositivi destinata a ospitare una configurazione all'interno di tale intervallo di numero di stringhe. Ciò non significa che ogni modello supporti automaticamente ogni possibile tensione, corrente o disposizione di cablaggio. La scheda tecnica e lo schema elettrico del modello selezionato determinano la configurazione consentita.

Quando il WiFi è incluso nelle specifiche del prodotto, può fornire una funzione di comunicazione o di controllo remoto. Tuttavia, il WiFi non è una caratteristica intrinseca di ogni dispositivo di spegnimento rapido. Gli acquirenti dovrebbero confermare se il modello esatto supporta WiFi, RS485, un'altra interfaccia di comunicazione o solo un metodo di controllo dello spegnimento convenzionale.

Come funziona lo spegnimento rapido in un sistema solare fotovoltaico

Una tipica disposizione di spegnimento rapido a livello di stringa comprende moduli fotovoltaici, cablaggio di stringa CC, un interruttore o controller di spegnimento, un inverter e i relativi dispositivi di protezione e messa a terra. Il layout esatto varia in base all'architettura del sistema e ai requisiti elettrici locali.

Passaggio 1: generazione di energia normale

In condizioni operative normali, i moduli solari producono energia CC. La corrente scorre attraverso i circuiti di stringa configurati verso l'inverter, dove viene convertita in energia CA per l'uso o l'esportazione.

Passaggio 2: viene avviato un evento di arresto

Un interruttore designato, un circuito di controllo, una condizione di perdita di alimentazione o un segnale di controllo approvato possono avviare lo spegnimento, a seconda della progettazione del dispositivo. Alcuni prodotti offrono anche funzioni di comunicazione o relative alla temperatura opzionali. Queste caratteristiche devono essere confermate per il modello reale piuttosto che presunte dalla sola categoria RSD.

Passaggio 3: il dispositivo disconnette i circuiti CC specificati

Quando viene rilevato il trigger richiesto, il dispositivo attiva il meccanismo di isolamento CC interno in base al suo design. I circuiti interessati vengono disconnessi come specificato dal produttore. La tensione risultante e la risposta allo spegnimento dipendono dalla topologia del sistema, dalla posizione del dispositivo, dalla disposizione di commutazione e dai requisiti applicabili.

Fase 4: il personale segue la procedura di sicurezza approvata

Dopo lo spegnimento, il personale qualificato deve seguire le procedure di emergenza e di sicurezza elettrica dell'impianto. Non dovrebbero dare per scontato che i moduli fotovoltaici smettano di generare elettricità alla luce del sole o che ogni sezione del cablaggio sia automaticamente sicura da toccare.

Per i progettisti del sistema, il compito importante è verificare la sequenza completa di spegnimento, il metodo di attivazione del dispositivo, la posizione delle apparecchiature di commutazione e la risposta richiesta in condizioni normali e di guasto.

Perché lo spegnimento multistringa è importante per i progetti solari

Gestisci più circuiti di stringa

Un dispositivo progettato per sei-dieci stringhe può aiutare a organizzare le apparecchiature di spegnimento per gli array fotovoltaici con più circuiti di stringhe. A seconda del progetto approvato, ciò può semplificare la disposizione delle apparecchiature e ridurre la necessità di involucri separati. Il risparmio effettivo dipende dal numero di stringhe, percorsi di cavi, manodopera di installazione e requisiti di progetto.

Supportare la pianificazione della risposta alle emergenze

Le apparecchiature di arresto rapido possono far parte di una più ampia strategia di sicurezza elettrica intesa a ridurre i rischi durante le emergenze e la manutenzione. Etichette chiare, postazioni di controllo accessibili e procedure di arresto documentate aiutano il personale a comprendere come utilizzare il sistema.

Indirizzare le condizioni di installazione all'aperto

Le apparecchiature solari sono spesso esposte a pioggia, polvere, variazioni di temperatura, luce solare e altri stress ambientali. Un involucro adeguato e ingressi cavi installati correttamente aiutano a proteggere i componenti interni. Il livello di protezione richiesto deve corrispondere all'ambiente di installazione e alle istruzioni del produttore.

Migliorare l'organizzazione del sistema

Una disposizione multistringa pianificata può rendere più semplice l'identificazione del circuito e la documentazione di manutenzione. Gli installatori dovrebbero etichettare le stringhe interessate, registrare le posizioni dei dispositivi e mantenere uno schema unifilare aggiornato in modo che i tecnici possano identificare le apparecchiature associate a ciascun circuito fotovoltaico.

Consenti opzioni di controllo specifiche del progetto

Alcune famiglie di prodotti RSD offrono funzioni di controllo o comunicazione aggiuntive. Se un progetto richiede funzionamento remoto, comunicazione WiFi o integrazione con un altro sistema di monitoraggio, verificare l'interfaccia esatta, il protocollo supportato, il raggio d'azione e il comportamento di controllo prima di selezionare un modello.

Specifiche tecniche chiave da valutare prima dell'acquisto

La compatibilità tecnica è essenziale nella scelta di un dispositivo di spegnimento rapido. Il solo conteggio delle stringhe non è sufficiente per stabilire l’idoneità. Confrontare l'attrezzatura proposta con i dati del modulo fotovoltaico, i limiti di ingresso dell'inverter, la progettazione del circuito e i requisiti elettrici locali.

Per riferimento, le informazioni sul prodotto pubblicate da YRO per il suoDispositivo di spegnimento rapido RSD per 6-10 stringheidentifica il modello YRSD-8A con una tensione di stringa CC dichiarata di 1500 V, corrente di stringa di 26 A, tensione CA nominale di 230 V, tensione operativa di 100-270 V CA, intervallo di temperatura operativa da -40°C a +85°C e protezione IP66. Queste cifre dovrebbero essere confrontate con la scheda tecnica più recente e con il modello esatto offerto per il progetto.

Non applicare le specifiche di un modello a ogni prodotto della famiglia da 6-10 corde. I valori nominali di tensione e corrente, le caratteristiche di comunicazione, le disposizioni di cablaggio e le certificazioni possono variare a seconda delle versioni.

RSD a 6-10 stringhe rispetto ad altre soluzioni di spegnimento

Diversi progetti fotovoltaici necessitano di architetture di spegnimento diverse. Per alcuni layout potrebbe essere appropriato un dispositivo multistringa, mentre un'apparecchiatura a livello di modulo o un altro sistema approvato potrebbe soddisfare meglio i requisiti del progetto.

Queste soluzioni non sono automaticamente intercambiabili. Ad esempio, una disconnessione a livello di stringa non fornisce necessariamente una riduzione della tensione a livello di modulo. La soluzione appropriata deve essere scelta in base alla funzione di sicurezza richiesta, all'architettura dell'apparecchiatura e alle norme elettriche in vigore.

Come selezionare il dispositivo RSD giusto per un progetto fotovoltaico

1. Calcolare il conteggio effettivo delle stringhe

Inizia con il layout del fotovoltaico e il numero di circuiti che devono essere controllati. Verificare se il dispositivo proposto può ospitare il numero previsto di stringhe e se la disposizione del cablaggio segue lo schema approvato dal produttore.

2. Controllare la tensione massima del sistema

La tensione a circuito aperto FV aumenta al diminuire della temperatura del modulo. Utilizzare il coefficiente di temperatura del produttore del modulo e la temperatura minima di progettazione prevista del sito per calcolare la tensione massima della stringa. Confrontare il risultato con la classificazione dell'apparecchiatura e i limiti di progettazione applicabili.

3. Verificare il coordinamento della corrente e della protezione

Esaminare le caratteristiche di corrente del modulo, le disposizioni di stringhe in parallelo, i dispositivi di protezione, i valori nominali dei conduttori e i limiti del produttore dell'RSD. Non dare per scontato che la corrente di stringa indicata equivalga a ogni possibile corrente massima o valore di cortocircuito.

4. Confermare il metodo di spegnimento

Determinare se il progetto richiede un interruttore di emergenza manuale, una risposta definita in caso di perdita di corrente alternata, una funzione opzionale attivata dalla temperatura, un controllo remoto o un altro metodo specificato. Confermare la sequenza completa con il produttore e il progettista del sistema.

5. Verificare i requisiti di comunicazione

Se è necessaria la connessione WiFi, chiedere se il dispositivo include un modulo WiFi, di quali condizioni di rete necessita e quali funzioni possono effettivamente essere svolte da remoto. Se si utilizza RS485, verificare il protocollo supportato, il cablaggio e la compatibilità con il controller previsto. La connettività wireless non deve essere trattata come un sostituto del necessario controllo di arresto di emergenza.

6. Esaminare le condizioni di installazione

Valutare la temperatura ambiente, la luce solare diretta, l'esposizione all'acqua, la polvere, la superficie di montaggio, il percorso dei cavi e l'accesso per la manutenzione. La classificazione della custodia è significativa solo quando il prodotto è installato con pressacavi, connettori, guarnizioni e coperchi appropriati.

Pianificazione dell'installazione e considerazioni sulla sicurezza

Le apparecchiature di arresto rapido gestiscono circuiti CC potenzialmente pericolosi. L'installazione, la messa in servizio e il collaudo devono essere eseguiti da personale qualificato in conformità con le istruzioni del produttore e le norme elettriche applicabili al luogo del progetto.

Pianifica la posizione del dispositivo

Seguire la posizione di montaggio e lo schema del sistema specificati dal produttore. Laddove il progetto richieda l'installazione vicino all'array fotovoltaico, considerare l'accesso, la lunghezza del cavo, l'esposizione agli agenti atmosferici e il percorso verso l'inverter o le apparecchiature associate. Mantenere la posizione del controllo di emergenza chiaramente identificata e accessibile come richiesto.

Verificare lo schema elettrico

Prima di iniziare il lavoro, verificare la polarità CC, l'assegnazione delle stringhe, le dimensioni del conduttore, la compatibilità dei connettori, i requisiti di messa a terra o di collegamento, i collegamenti dell'alimentazione CA e il cablaggio di controllo. Una polarità errata o connettori incompatibili possono danneggiare l'apparecchiatura e creare rischi per la sicurezza.

Coordinare il controllo dello spegnimento

Assicurarsi che il metodo di controllo corrisponda al design del progetto. Identificare quale evento avvia l'arresto e quale stato elettrico dovrebbe risultare. Se sono coinvolti più dispositivi o componenti di controllo, documentare come interagiscono e cosa succede se si perde un segnale o un'alimentazione elettrica.

Commissione prima della consegna

Utilizzare la procedura di messa in servizio approvata per verificare il funzionamento del dispositivo, l'identificazione del circuito, la risposta di spegnimento prevista e qualsiasi funzionalità di comunicazione. Registrare i risultati e aggiornare i disegni del sistema. Non improvvisare mai procedure di test dal vivo né bypassare una funzione protettiva per completare un test.

Ispezione, test e manutenzione per un funzionamento affidabile

Anche un dispositivo di spegnimento opportunamente scelto necessita di un adeguato piano di manutenzione. Gli intervalli di ispezione dovrebbero riflettere le raccomandazioni del produttore, le condizioni ambientali, i requisiti locali e il profilo di rischio dell'installazione.

• Ispezione visiva:Controllare l'involucro per eventuali crepe, danni da impatto, corrosione, infiltrazioni d'acqua o segni di surriscaldamento.
• Controlli su cavi e connettori:Cercare cavi allentati, danneggiati o non supportati correttamente e verificare le condizioni del connettore utilizzando procedure approvate.
• Revisione dell'etichettatura:Assicurarsi che il controllo di spegnimento, l'identificazione del dispositivo e i circuiti interessati rimangano chiaramente etichettati.
• Test funzionale:Testare la funzione di spegnimento secondo la procedura approvata dal produttore e le norme di sicurezza applicabili.
• Verifiche sulla comunicazione:Laddove viene fornito WiFi o RS485, verificare le funzioni di comunicazione e controllo supportate senza dare per scontato che una connessione di rete dimostri che la funzione di sicurezza funziona.
• Documentazione:Registra ispezioni, risultati dei test, riparazioni, parti di ricambio e modifiche al layout dell'impianto fotovoltaico.

Se viene rilevata una condizione anomala, seguire la procedura di isolamento e manutenzione approvata. Non aprire apparecchiature sotto tensione né effettuare riparazioni interne a meno che il produttore non autorizzi esplicitamente il lavoro e la persona che lo esegue non sia qualificata.

Una pratica lista di controllo degli appalti per installatori e distributori di energia solare

Prima di richiedere un preventivo per un Dispositivo WiFi 6-10 Stringhe RSD Fast Shutdown, prepara i requisiti elettrici e commerciali del progetto. Informazioni chiare aiutano i fornitori a identificare una configurazione adeguata e riducono i ritardi causati da ripetuti chiarimenti tecnici.

Confronta i fornitori in base all'idoneità tecnica, alla qualità della documentazione, alla comunicazione, all'affidabilità delle consegne e al supporto post-vendita, anziché fare affidamento solo sul prezzo. Se il prodotto è destinato a un mercato regolamentato, verificare che il modello e la configurazione esatti soddisfino i requisiti della giurisdizione del progetto.

ZHEJIANG YRO NUOVA ENERGIA CO., LTD.fornisce soluzioni di spegnimento rapido per applicazioni fotovoltaiche. Gli acquirenti possono rivedere le informazioni sul prodotto dell'azienda e discutere il numero di stringhe richieste, i valori nominali elettrici, la protezione dell'involucro, il metodo di controllo e le opzioni disponibili prima di finalizzare una specifica.
