Cos'è un protettore di tensione sopra e sotto la tensione?

Nei sistemi di alimentazione, le anomalie della tensione sono una delle principali cause di danni alle attrezzature e pericoli per la sicurezza. I dispositivi di alcune persone non riescono a funzionare correttamente, mentre altri vengono bruciati: questi malfunzionamenti sono direttamente correlati a problemi di tensione.

Cos'è un protettore di tensione sopra e sotto la tensione?

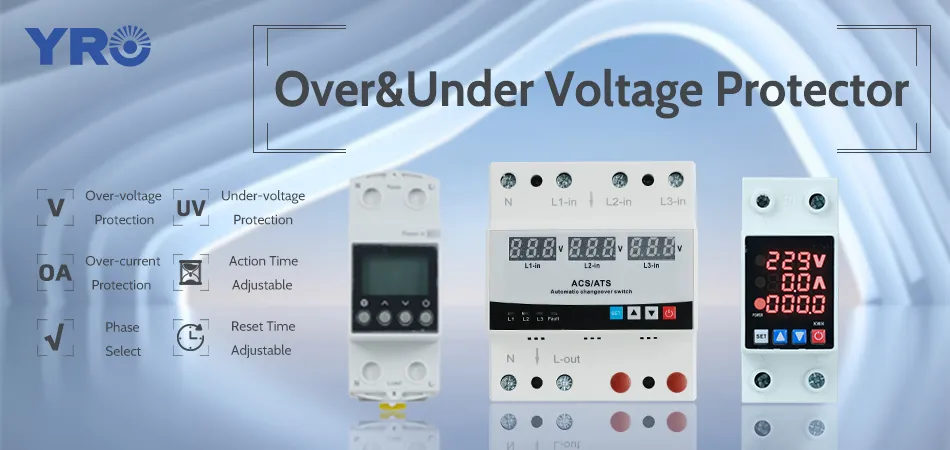

UNProtettore over/sotto la tensioneè un dispositivo di protezione che integra il monitoraggio della tensione, il giudizio logico e il controllo di potenza. Monitora continuamente la tensione di alimentazione e taglia automaticamente il circuito quando la tensione supera o scende al di sotto dei limiti di sicurezza preimpostati. Quindi ritarda la reset automatica una volta che la tensione si normalizza, fornendo protezione dinamica per apparecchiature elettriche e sistemi di alimentazione. A differenza degli arresti di fulmini (che si proteggono solo da picchi transitori),Protezioni di tensioneOffrire un monitoraggio continuo e una protezione completa rispetto a condizioni di tensione sia alte che a bassa tensione.

Nonostante la loro importanza, molte persone confondonoProtezioni di tensione più e sotto la tensioneconArrestatori di fulmini. Peggio ancora, alcuni sottovalutano i rischi di sottotensione. Nelle sezioni seguenti, sfogliare idee sbagliate e chiarire le differenze tecniche.

Può danneggiare a bassa tensione gli elettrodomestici?

Risposta breve: sì. Mentre l'alta tensione è una minaccia ovvia, la bassa tensione è un pericolo nascosto. I meccanismi fondamentali del danno di sottotensione sono i seguenti:
Effetto di compensazione attuale
La maggior parte degli elettrodomestici sono progettati per 220-240 V o 110-120V (varia per paese).
Secondo P = V*I, quando la tensione (V) cade, la corrente (i) aumenta per mantenere l'alimentazione (P). Per esempio:
Un compressore di frigorifero da 1000 W (disegnando 4,5a a 220 V)
A 180 V, la corrente può salire a 1000 W / 180V≈5,56a (aumento del 23%)
Le fluttuazioni di tensione entro ± 10% sono normali. Se superano questo intervallo, ci sarà il rischio di surriscaldamento.
Pericoli di surriscaldamento
L'attrezzatura compensa la potenza aumentando la corrente, causando l'accelerazione dell'aumento della temperatura di fili e componenti. Le manifestazioni tipiche sono:
Degrado dell'isolamento dell'avvolgimento del motore (metà della durata della durata per 10 ℃ Rise)
Fallimento MOSFET negli adattatori di potenza (temperature di giunzione> 150 ℃)
Controllare gli errori della logica
Quando i dispositivi elettronici sono sottoposti a tensione, può verificarsi quanto segue:
MCU Malfunctions (ad esempio, una rondella che attiva erroneamente la modalità di spin)
Alimentatori in modalità switch che inseriscono "Modalità Hiccup" (riavvii ripetuti che danneggiano i condensatori)

Qual è la differenza tra un arresto di fulmini e una protezione eccessiva/sotto la tensione?

Surge protectors and Protettori di sovratensione e sottotensionesono due tipi complementari ma significativamente diversi di dispositivi di protezione nei sistemi di alimentazione. Quello che segue è un confronto sistematico basato su dati tecnici multi-source e situazioni pratiche riscontrate. Se ci sono errori, si prega di inviare un'e -mail a[email protected]Per correggerli:

1. Obiettivi e funzioni di protezione

2. Meccanismo operativo

• ● Lightning Arrester (SPD)

Utilizza componenti non lineari (ad es. Movs, tubi di scarico del gas) per creare un percorso a bassa impedenza entro 1–25ns, deviando la corrente di aumento a terra limitando la tensione residua.

Tempo di risposta: 1–100ns

Modalità di azione: diversione passiva (connessione parallela, nessuna interruzione del circuito)

• ● Protettore di tensione over/sotto

Tensione dei campioni in tempo reale ： Se le soglie vengono violate, un relè taglia l'alimentazione e ritardi reimpostare dopo la recupero.

Tempo di risposta: 1–2 secondi (caratteristica del tempo inverso: più veloce per una sovratensione grave)

Modalità di azione: disconnessione attiva (rottura del circuito collegata in serie)

3. Scenari di applicazione

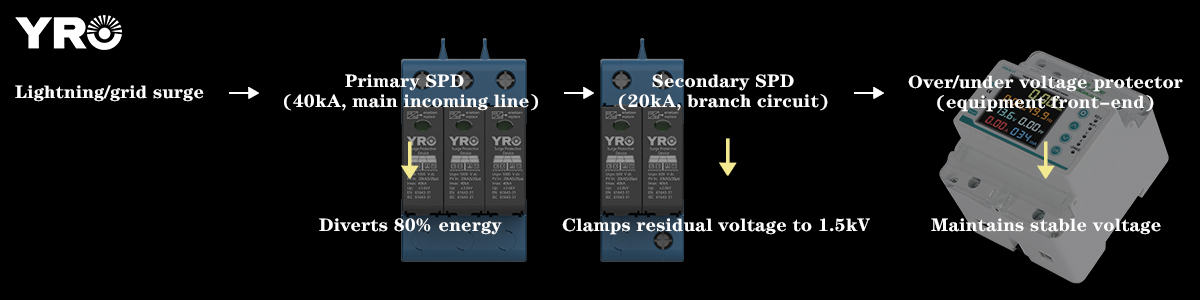

Prendendo come esempio la distribuzione dell'energia domestica, è stato progettato un sistema di protezione a tre livelli:

Da ciò, si può vedere che i dispositivi di protezione dei fulmini e i dispositivi di protezione da sovratensione e sottotensione sono complementari: SPD non può far fronte a una sovratensione continua nella griglia di alimentazione e, in questo momento, è necessario un dispositivo di protezione della tensione per tagliare l'alimentazione. Il protettore della tensione non ha alcuna risposta ai fulmini a livello di nanosecondi e richiede che SPD fornisca protezione transitoria.

Conclusione

Le fluttuazioni della tensione sono inevitabili, ma il loro danno può essere prevenuto. Le protezioni di sovratensione e sottotensione forniscono una doppia protezione contro la sovratensione e la sottotensione in modo semplice ed economico. Se utilizzati in combinazione con gli arresti di sovratensione, possono raggiungere un livello di protezione più elevato. Sia che ti trovi in un'area con griglie elettriche instabili o semplicemente cerchi tranquillità, l'installazione di sistemi di sovratensione e di sottotensione è una misura benefica a lungo termine.
