Come implementare la protezione da sovratensione e sottotensione nelle nuove applicazioni energetiche?

Le fluttuazioni di tensione rappresentano un rischio significativo per le apparecchiature elettriche sensibili in vari settori, compreso quello critico e in crescita delle nuove energie. L’implementazione di una protezione affidabile da sovratensione e sottotensione è fondamentale per salvaguardare inverter, sistemi di accumulo di energia e infrastrutture di ricarica, garantendo continuità operativa e longevità. Questo articolo delinea i concetti fondamentali e le soluzioni efficaci, evidenziando il ruolo di protettori dedicati come ilYRO Protezione da sovra e sotto tensione regolabile.

1. Cos'è la sovratensione e la sottotensione?

· La sottotensione è definita come una condizione in cui la tensione applicata scende al 90% della tensione nominale, o inferiore, per almeno un minuto.

· Per sovratensione si intende un aumento anomalo della tensione di rete oltre il limite di funzionamento sicuro degli apparecchi collegati.

Entrambe le condizioni, se non controllate, possono causare gravi danni ai dispositivi non progettati per tali sbalzi di tensione.

2. Pericoli di sovratensione e sottotensione

Un funzionamento sottotensione prolungato può causare il surriscaldamento, il malfunzionamento o il guasto prematuro di apparecchiature come motori e compressori. Nel nuovo contesto energetico, ciò potrebbe influenzare i componenti critici all’interno dei sistemi di pompaggio solare o dei circuiti di gestione delle batterie. I sintomi includono illuminazione fioca e batterie che non si ricaricano correttamente.

La sovratensione costringe le apparecchiature elettriche a funzionare oltre i parametri previsti. Per i circuiti elettronici sensibili degli inverter fotovoltaici o dei convertitori DC-DC, la sovratensione prolungata può essere catastrofica, superando potenzialmente la tolleranza massima di tensione e provocando danni permanenti ai dispositivi alimentati.

3. Come prevenire la sovratensione?

Un'efficace protezione da sovratensione si basa sul rilevamento tempestivo e sulla disconnessione automatica. Le strategie chiave includono:

· Utilizzo di protezioni dedicate: industrialeYRO Protezione da sovra e sotto tensione regolabile(OUPA) integrano un'unità di rilevamento e un interruttore automatico (come un contattore). Quando un guasto fa sì che la tensione superi una soglia superiore prestabilita, il protettore interrompe rapidamente l'alimentazione alla linea di distribuzione, proteggendo le nuove apparecchiature energetiche a valle.

· Sfruttare le protezioni integrate negli alimentatori: i moderni alimentatori a commutazione spesso integrano funzioni di protezione da sovratensione (OVP). Ad esempio, possono utilizzare un comparatore di feedback attivato entro microsecondi se l'uscita supera una soglia impostata (ad esempio, 110% del target), bloccando il circuito per interrompere il trasferimento di energia.

· Implementazione di circuiti ad avvio graduale: per evitare sovratensioni in uscita durante l'accensione, gli alimentatori a commutazione utilizzano circuiti ad avvio graduale. Questi consentono alla tensione di uscita di aumentare gradualmente fino al valore impostato, dando al circuito di controllo il tempo di adattarsi e stabilizzarsi.

· Progettazione circuitale avanzata: per applicazioni con rapidi cambiamenti della tensione di ingresso, i convertitori DC-DC avanzati utilizzano metodi di controllo ottimizzati per prevenire il superamento dell'uscita e garantire un recupero graduale e sicuro della tensione di uscita, una caratteristica preziosa nei nuovi sistemi energetici con generazione di potenza variabile.

4. Come prevenire la sottotensione?

Analogamente alla sovratensione, la prevenzione dei danni dovuti alla sottotensione prevede il monitoraggio e l'intervento automatico.

· Installazione di relè di minima tensione: questi dispositivi monitorano continuamente la tensione di alimentazione. Quando rilevano una condizione di sottotensione (tensione inferiore a una soglia inferiore impostata), interrompono l'alimentazione per proteggere le apparecchiature collegate. I relè moderni spesso includono un timer regolabile per evitare interventi fastidiosi dovuti a cali di tensione transitori e molto brevi comuni nei nuovi sistemi energetici collegati alla rete.

· Utilizzo di circuiti di protezione regolabili: i circuiti di protezione elettronici possono essere progettati utilizzando componenti come regolatori di shunt regolabili (ad esempio, TL431). Una rete divisore di tensione imposta una tensione di interruzione inferiore. Se la tensione di rete scende, facendo scendere la tensione campionata al di sotto di questo riferimento, il circuito si attiva, spegnendo un relè di pilotaggio e disconnettendo il carico.

5. Conclusione

Proteggere le apparecchiature di valore nelle nuove applicazioni energetiche dall'instabilità della tensione è essenziale. Le soluzioni spaziano da semplici circuiti di protezione fai-da-te regolabili per applicazioni specifiche a sofisticati protettori integrati comeYRO Protezione da sovra e sotto tensione regolabilee circuiti integrati di alimentazione avanzati. Il principio fondamentale rimane coerente: monitorare continuamente la tensione di linea e scollegare automaticamente l'alimentazione quando devia oltre i limiti superiori e inferiori di sicurezza.

Quando si seleziona una soluzione di protezione come aYRO Protezione da sovra e sotto tensione regolabile, considerare fattori quali il tipo di protezione richiesto (sovratensione, sottotensione o entrambi), il numero di poli, il metodo di installazione e se sono necessarie funzionalità aggiuntive come la protezione da sovracorrente. L'implementazione della giusta protezione garantisce la longevità, la sicurezza e l'affidabilità delle apparecchiature nei nuovi ambienti energetici più esigenti.

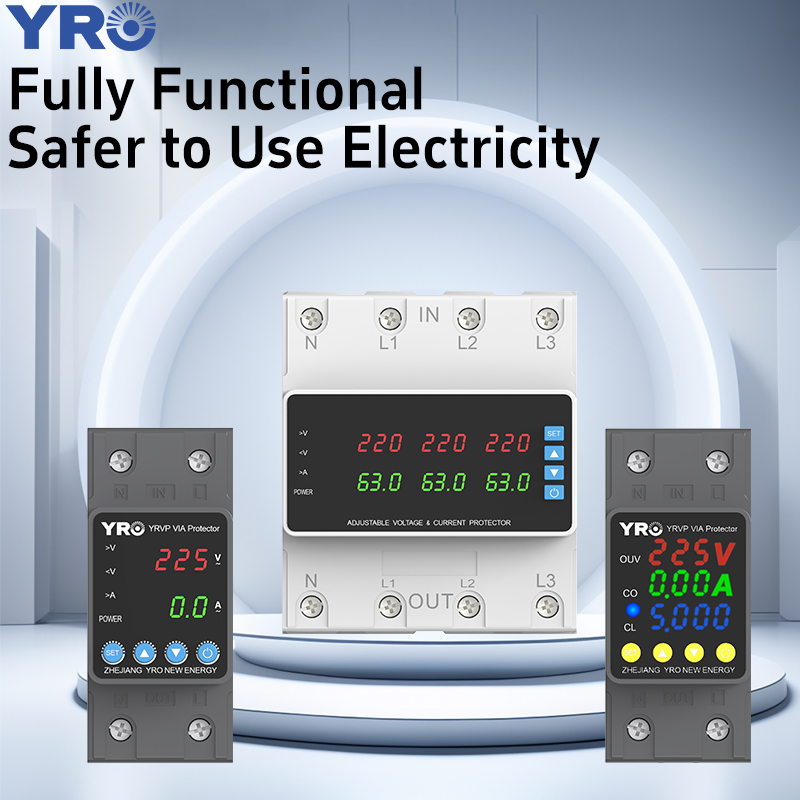

I protettori di sovratensione e sottotensione YRO sono progettati in conformità con gli standard internazionali, fornendo una protezione affidabile per i tuoi sistemi elettrici.
