Per quali occasioni sono adatti i diversi tipi di fusibili?

Fusibili a bassa tensionerimangono dispositivi di protezione elettrica comunemente utilizzati nei settori industriale, commerciale e delle nuove energie.

Sebbene gli interruttori automatici siano utilizzati sempre più ampiamente, in alcune situazioni i fusibili sono ancora preferiti. Ciò è dovuto principalmente alla loro risposta rapida, alla forte capacità di interruzione e alla struttura relativamente semplice e affidabile.

Standard di classificazione dei fusibili

IEC60269è una serie di standard per i fusibili a bassa tensione emessi dalla commissione elettrotecnica internazionale, che utilizza un sistema di classificazione a due lettere per identificare le funzioni e gli oggetti applicabili dei fusibili.

La prima lettera indica ilmodalità di lavoro principaledel fusibile:

g= per uso generale (fornisce protezione da sovraccarico e cortocircuito)

a=associato (solo protezione da cortocircuito)

La seconda lettera indica iloggetto o applicazione protetta(come G= cavo/conduttore, M= motore, R=semiconduttore, ecc.)

Tipi di fusibili e loro applicazioni

Tipo di fusibile	Gamma di protezione	Applicazioni tipiche	Caratteristiche principali
gG/gL	Gamma completa	Circuiti generali, cavi, sistemi di distribuzione	Tipo più comune; fornisce protezione da sovraccarico e cortocircuito
Sono	Gamma parziale	Circuiti motori	Resiste all'elevata corrente di spunto; richiede una protezione da sovraccarico separata
gM	Gamma completa	Protezione del motore	Protezione completa del motore; gestisce correnti di avviamento elevate senza declassamento
aR	Gamma parziale	Dispositivi a semiconduttore, raddrizzatori	Funzionamento ultraveloce; protegge i componenti elettronici sensibili

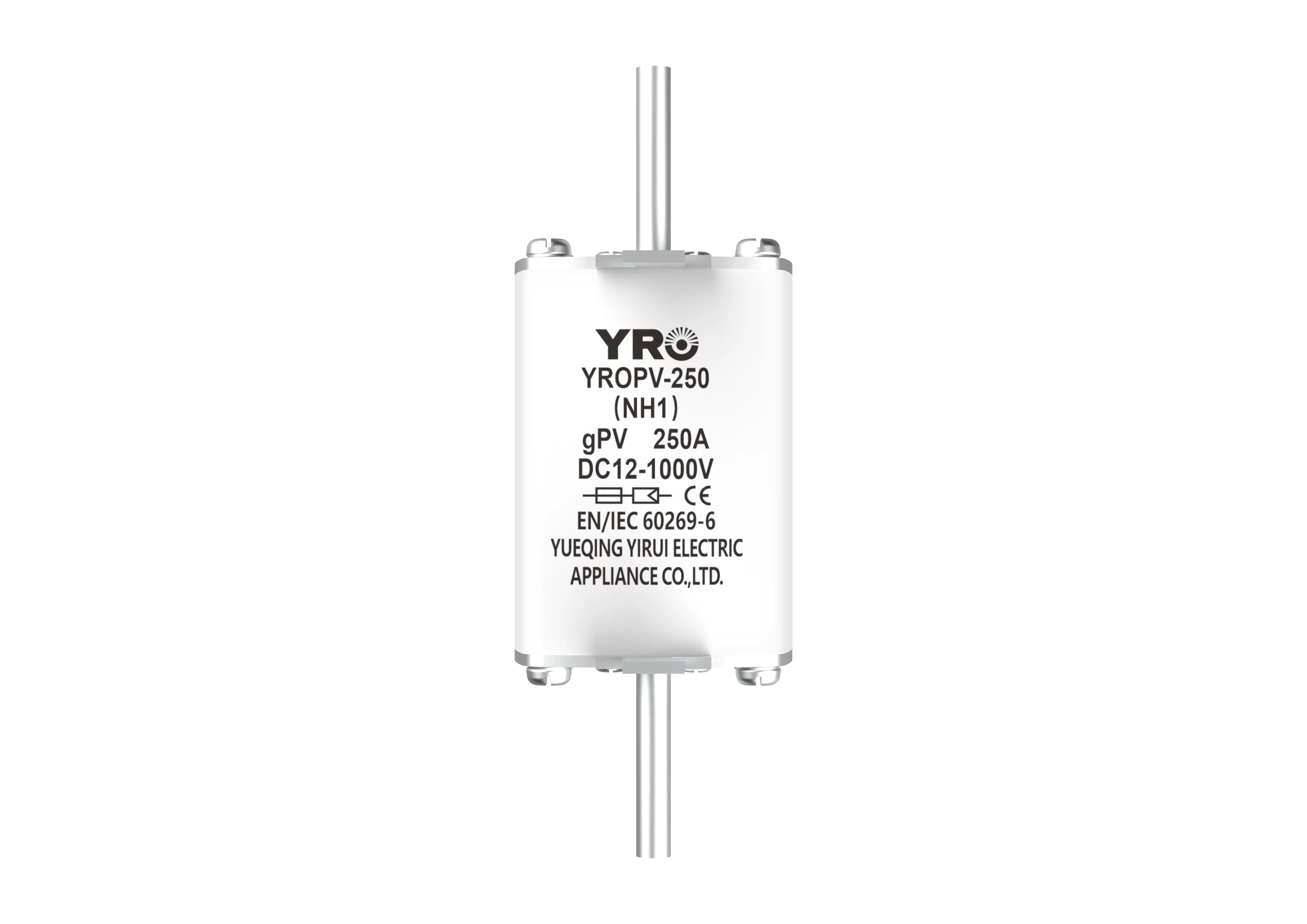

gPV	Gamma completa	Sistemi fotovoltaici	Specificamente progettato per applicazioni fotovoltaiche CC; gestisce la corrente inversa

Perché alcuni produttori preferiscono utilizzare fusibili anziché interruttori automatici?

Sebbeneinterruttori automaticipossono essere ripristinati e riutilizzati, in alcuni casi i vantaggi dei fusibili sono più evidenti e quindi sono ampiamente scelti da molti produttori.

• La corrente continua offre prestazioni significativamente migliori rispetto agli interruttori automatici

La capacità di estinzione dell'arco degli interruttori automatici è limitata negli ambienti CC

• Costo inferiore

- Particolarmente adatto per centrali elettriche fotovoltaiche, distribuzione elettrica industriale e sistemi su larga scala

• Maggiore affidabilità

- Nessun contatto meccanico, quindi non funzionerà male a causa dell'invecchiamento

• Dimensioni più piccole, layout più flessibile
• Maggiore potere di interruzione in cortocircuito

Conclusione

Fusibili a bassa tensionerimangono componenti indispensabili negli schemi di protezione elettrica e offrono vantaggi che gli interruttori automatici non possono eguagliare in molte applicazioni. Dai fusibili gG per uso generale ai tipi aR dedicati per semiconduttori e fusibili gPV per applicazioni solari, la vasta gamma di tipi di fusibili garantisce la disponibilità della soluzione migliore per quasi tutti gli scenari di protezione.

Sebbene la comodità degli interruttori automatici ripristinabili li renda attraenti in alcune applicazioni, i fusibili offrono un'eccellente limitazione di corrente, una maggiore capacità di interruzione, maggiore affidabilità e una protezione più economica per applicazioni con correnti di guasto elevate. La chiave per una protezione efficace sta nel comprendere i requisiti specifici dell'impianto elettrico e nella scelta del tipo e della potenza nominale appropriati di conseguenza.
