Quali componenti elettrici sono generalmente inclusi in una scatola di distribuzione?

Come parte vitale della rete elettrica di oggi, le scatole di distribuzione svolgono due importanti lavori: fornire energia a dove è necessario e proteggere contro i pericoli elettrici. Li troverai in fabbriche, edifici per uffici e persino case, con interruttori, fusibili e altri componenti importanti installati all'interno. Questi componenti lavorano insieme come una squadra ben coordinata per raggiungere lo stesso obiettivo. Pur mantenendo una fornitura costante di elettricità, monitorano costantemente i guasti e agiscono rapidamente per fermare potenziali problemi prima di causare danni reali.

Quali sono i componenti elettrici generali in una scatola di distribuzione e quali sono le loro funzioni?

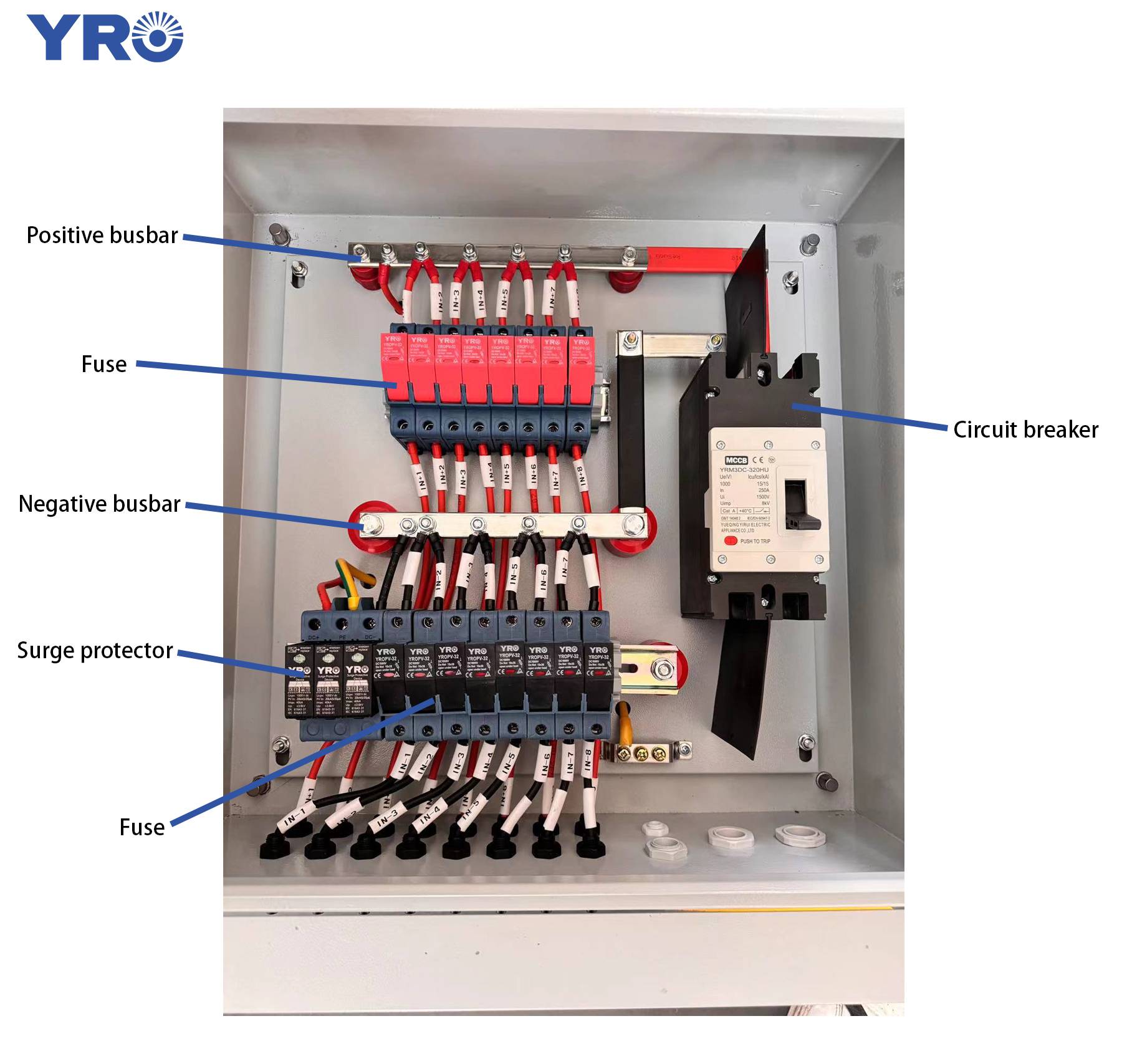

Aprire la copertina delscatola di distribuzioneE viene visualizzata una serie abbagliante di componenti. Spiegheremo le loro funzioni in ordine dall'alto verso il basso e da sinistra a destra.

1. Busbar

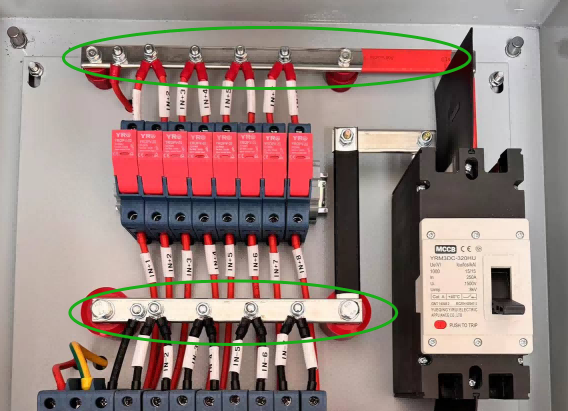

Una barra di bus è un componente conduttivo in ascatola di distribuzioneCiò è responsabile del collegamento di conduttori positivi e negativi. La barra di bus è spesso realizzata in rame. Poiché il rame ha un'eccellente conduttività elettrica, consente all'energia di fluire senza intoppi, riduce la perdita di potenza e migliora l'efficienza della trasmissione di potenza. Inoltre, il rame ha anche un'elevata resistenza meccanica e può resistere a grandi carichi di corrente, che è essenziale per mantenere il funzionamento stabile delle apparecchiature di alimentazione.

Al fine di migliorare le prestazioni della barra bus, di solito è coperta da uno strato di stagno. La stagno può impedire al rame di ossidare con aria per lungo tempo, evitando l'aumento della resistenza di contatto causata dallo strato ossidato. Inoltre, la placcatura di stagno riduce la possibilità di arco e scintille, rendendo più sicuri i collegamenti elettrici.

2. Fusibile

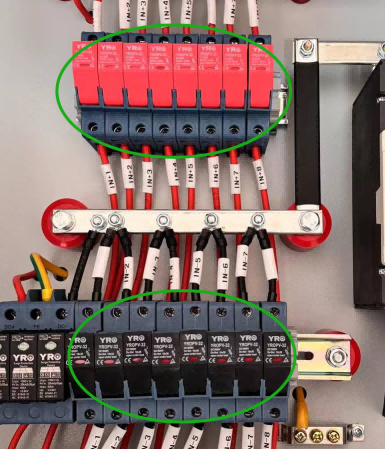

La funzione principale delfusibileè che quando la corrente supera il valore nominale del fusibile, ilTitolare del fusibileIl nucleo si scioglierà a causa del surriscaldamento, tagliando così la corrente e proteggendo il circuito. Puoi vedere che ci sono due file di fusibili qui. La riga rossa sopra è collegata al palo positivo e la riga nera sotto è collegata al polo negativo. Nei collegamenti elettrici, il rosso di solito rappresenta il polo positivo e il nero rappresenta il polo negativo. Per evitare errori di cablaggio, il design dell'aspetto dei fusibili YRO segue anche questo principio, usando rispettivamente rosso e nero, rendendo il cablaggio più intuitivo. In questo modo, solo osservando il colore, è possibile determinare chiaramente la posizione di connessione corrispondente, migliorando l'accuratezza e la sicurezza dell'installazione.

3. Lightning Arrester

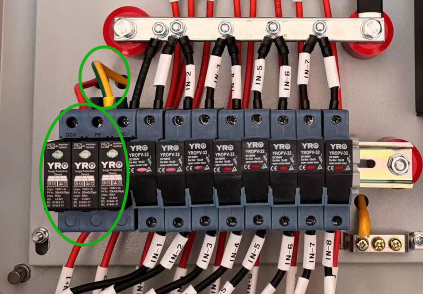

Andare avanti, montato accanto al fusibile nero è ilLightning Arrester. La sua funzione principale è impedire che le apparecchiature elettriche vengano danneggiate da sovratensioni transitorie (aumenti). Durante il funzionamento dell'attrezzatura, se si noti che la luce dell'indicatore suLightning Arresterdiventa rosso, significa che ha sperimentato un forte shock di aumento, come un fulmine o un'autocontroppo a causa di una corrente anormalmente alta. A questo punto, dobbiamo controllare immediatamente lo stato operativo di altre apparecchiature elettriche per assicurarci che non siano interessate. È anche importante verificare se lo stesso SPD deve essere sostituito, per garantire che possa ancora fornire una protezione efficace in seguito.

Gli studenti attenti possono notare che nella casella di distribuzione, oltre ai fili rossi e neri, c'è anche un filo verde giallo eccezionalmente evidente. Questo filo è collegato all'arresto di fulmini e funge da terreno. La messa a terra è una parte molto importante della sicurezza elettrica, può essere attrezzatura a causa di guasti o perdite di elettricità generata dalla corrente in sicurezza nella terra, per evitare potenziali pericoli per le apparecchiature elettriche e il personale. Pertanto, questo filo verde giallo è noto come filo di terra e il suo ruolo è quello di garantire che la corrente non fluirà attraverso il guscio dell'attrezzatura al personale, per proteggere il sistema e la sicurezza degli utenti.

4. Interruttore di circuito

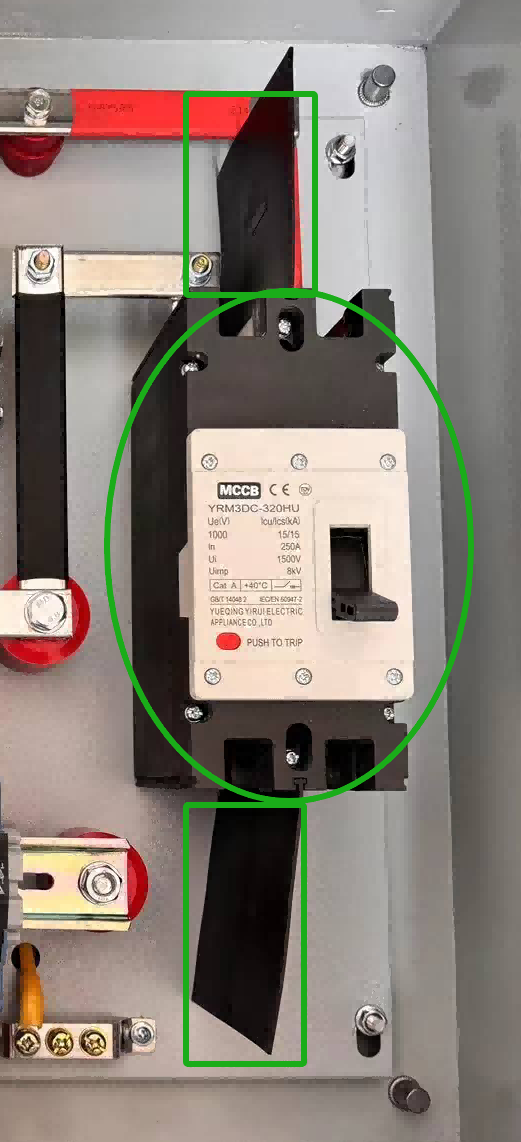

Il nostro sguardo si sposta alinterruttore di circuitoall'estrema destra. L'interruttore è un componente importante nella scatola di distribuzione e viene utilizzato principalmente per l'apertura e la chiusura dei circuiti. Se la tensione è troppo alta o la corrente è troppo grande, l'interruttore si inciamperà automaticamente, proteggendo così la sicurezza del circuito e delle attrezzature.

Ci sono due cose nere vicino all'interruttore. Queste sono piastre di estinzione. La corrente continua ha una caratteristica dell'arco. Quando il filo rosso e il filo nero sono collegati, ma non cortocircuiti e sono appena vicini l'uno all'altro, possono verificarsi scintille. Questo è il fenomeno dell'arco. La funzione della piastra di estinzione dell'arco è impedire che ciò accada.

5. Altri

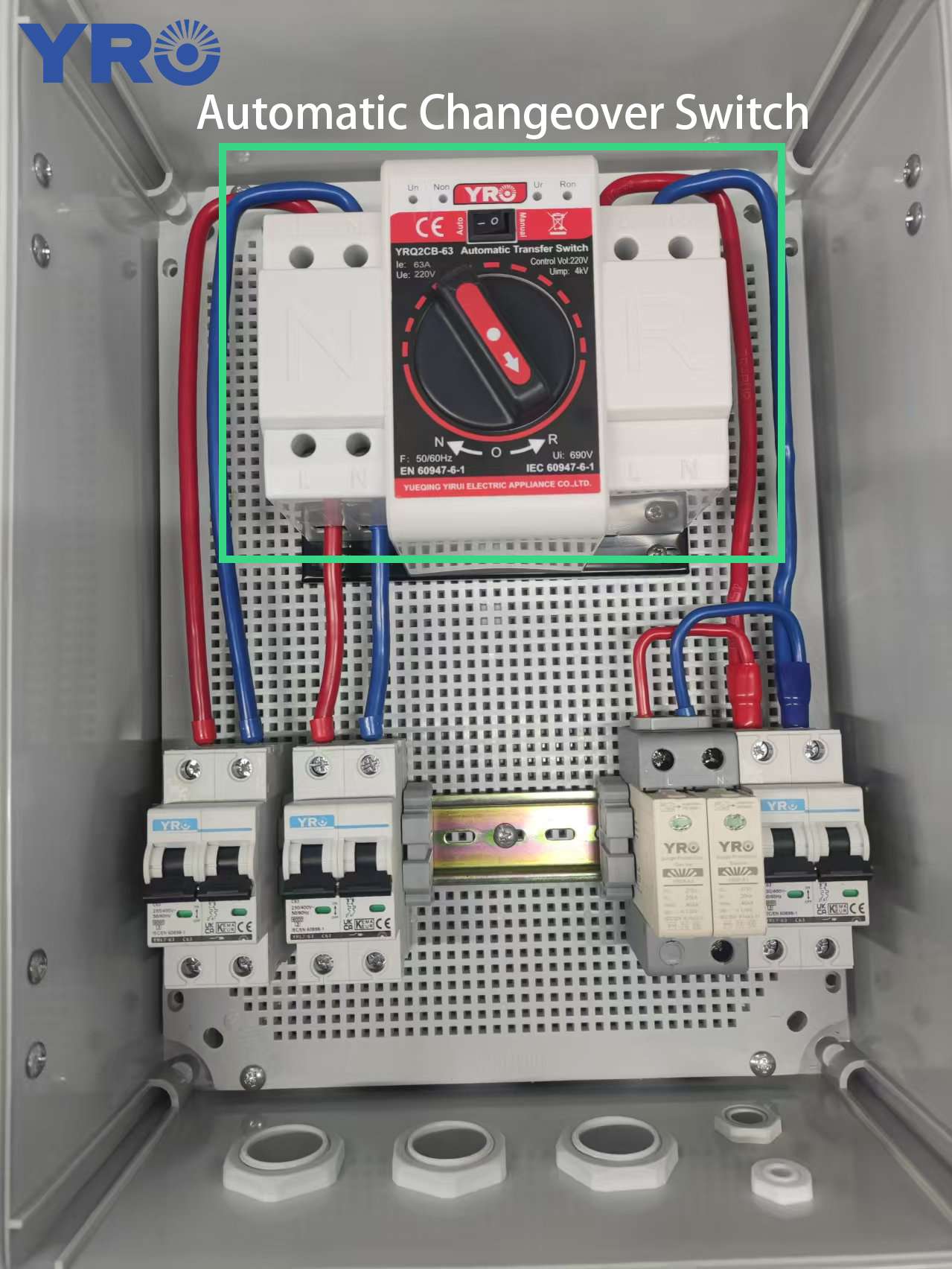

Oltre ai componenti di cui sopra, protettori eccessivi/sotto la tensione,interruttore di cambio automaticoPer due alimentatori, protezioni perdite, contattori, ecc. Possono anche essere installati nella casella di distribuzione. Questi componenti possono essere ragionevolmente configurati in base alle esigenze effettive di fornire una soluzione di protezione e controllo della potenza più completa.
